| 材料 | 混合物 |
|---|---|
| 產地 | 遼寧 |

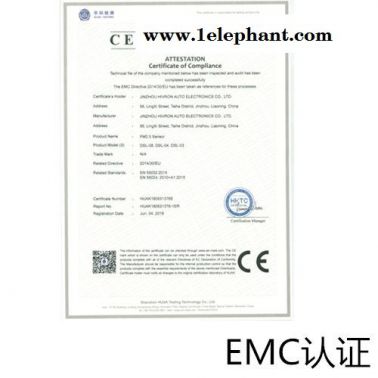

| 產品認證 | CE |
| 電源電壓 | 5V |
| 分辨率 | 高 |
| 類型 | 通信IC |
| 靈敏度 | 高 |
| 售后服務 | 一年保修 |
| 輸出信號 | 數字型 |
| 用途 | 光電傳感器 |
| 制作工藝 | 集成 |
| 種類 | 光學 |
| 經營模式 | 自產自銷 |
| 品牌 | 海伯倫 |
| 型號 | 激光 PM2.5 傳感器 DSL-08A |

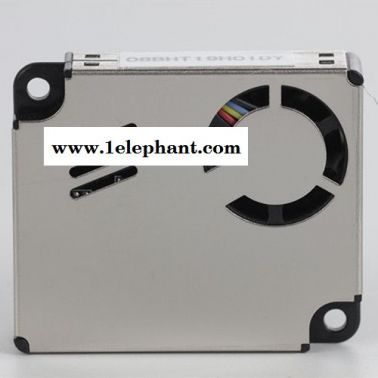

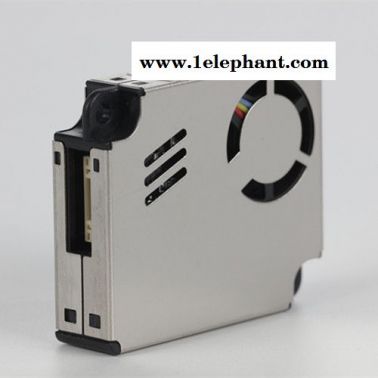

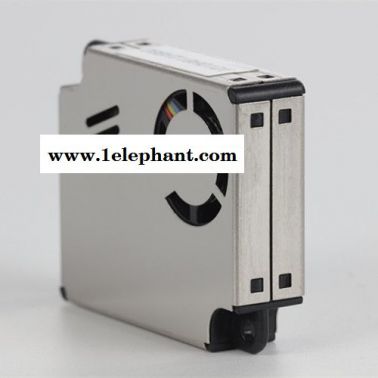

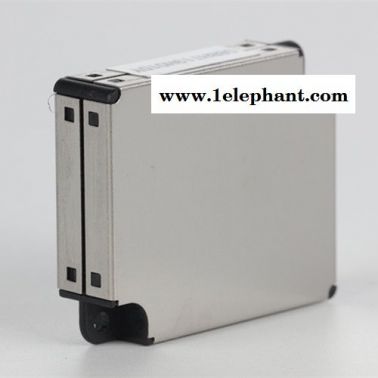

激光PM2.5傳感器DSL-08規格書
■ 產品描述
DSL-08是一款激光數字式PM2.5傳感器。內置激光器和光電接收組件，采用光散射原理，激光在顆粒物上產生散射光，由光電接收器件轉變為電信號，再通過特定算法計算出PM2.5質量濃度、PM10質量濃度。
■ 產品特點
1. 體積小巧，安裝方便
2. 檢測速度快
3. 檢測數值穩定準確
4. 產品一致性好
5. 抗干擾能力強
6. 支持定制多種通訊方式，如IIC通訊、PWM等.
■ 產品應用
1. PM2.5檢測儀
2. 空氣過濾器，空氣凈化機，新風空調等
3. PM2.5監測站
■ 外形尺寸（單位mm）
圖一
■ 接插件信息
圖二 接插件引腳定義圖示
■ 輸出引腳定義

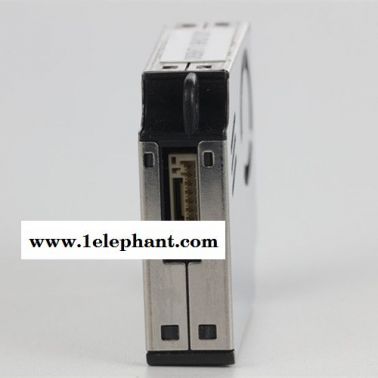

傳感器接口為1.25mm間距的8針座，針腳定義如圖所示，表一為輸出引腳定義。
表一 輸出引腳定義
| 針腳編號 | 針腳定義 | 描述 |
| 1 | VCC | +5V電源輸入 |
| 2 | GND | 電源地 |
| 3 | SET | 設置管腳 /TTL 電平@3.3V，高電平或懸空為 正常工作狀態，低電平為關機狀態 |
| 4 | RXD/SDA | 串口接收（3.3V電平） |
| 5 | TXD/SCL | 串口發送（3.3V電平） |
| 6 | RESET | 模塊復位信號/TTL 電平@3.3V，低復位 |
| 7 |
| 保留 |
| 8 |
| 保留 |
注意：傳感器輸入電源為5V，數據通信（RXD、TXD）和控制管腳（SET、RESET）是3.3V電平。如果外部主板MCU的通訊電平為5V電平，則應在通信線路和控制管腳上添加電平轉換芯片或電路。
表二 傳感器技術指標
| 參數名稱 | 指標 |
| 額定電壓 | 5V |
| 額定電流 | 50mA |
| 通訊口電平 | 3.3 V |
| 工作溫度 | -20～70℃ |
| 儲存溫度 | -20～85℃ |
| 工作濕度 | 0～90%RH |
| 粒徑分辨率 | 0.3 um |
| PM2.5質量濃度有效量程 | 0～999ug/m3 |
| PM10質量濃度有效量程 | 0～1500ug/m3 |
| 質量濃度數據分辨率 | 1 ug/m3 |
| PM2.5質量濃度一致性 | ±10%或±10ug，取較大值 |
| 平均無故障時間 | ≧30000小時 |
注：以上指標在25℃,50%RH環境下測試。
■ 通訊協議
本傳感器采用異步串行通信方式(UART)，通訊接口配置為：
| 波特率 | 9600 |
| 數據位 | 8位 |
| 停止位 | 1位 |
| 校驗位 | 無 |
有問答和連續兩種模式，默認為問答模式。
問答模式下，以幀為單位進行通訊。命令幀格式固定，每一幀由9個字節組成。當外部設備向傳感器發送命令幀時，傳感器會回復外部設備對應的應答幀。
連續模式下，傳感器以固定間隔時間（默認是1s）發送一幀數據，每一幀數據由32個字節組成。
表三 命令幀格式
| 幀頭 | 幀命令 | 幀內容 | 校驗和 | 幀尾 |
| 字節1(0xAA) | 字節2 | 字節3~字節6 | 字節7~字節8 | 字節9(0xBB) |
表四 問答模式具體協議
| 功能描述 | 命令幀 | 應答幀 | ||
| 操作對象 | 讀/寫 | 幀命令 | 幀內容 | 幀內容 |
| 開機 | N/A | 0x01 | 0x00000000 | 0x00004F4B |
| 讀PM2.5和PM10質量濃度 | 讀 | 0x02 | 0x00000000 | 字節3（PM10高字節）、字節4（PM10低字節）、字節5（PM2.5高字節）、字節6（PM2.5低字節） |
| 關機 | N/A | 0x03 | 0x00000000 | 0x00004F4B |
| 讀2.5um～10um和 0.3um～2.5um粒子個數 | 讀 | 0x04 | 0x00000000 | 字節3（2.5um～10um粒子個數高字節）、 字節4（2.5um～10um粒子個數低字節）、 字節5（0.3um～2.5um粒子個數高字節）、 字節6（0.3um～2.5um粒子個數高字節） |
| 讀32字節測量數據 | 讀 | 0x05 | 0x00000000 | 具體應答幀格式見表五 |
| 啟動連續發送32字節測量數據 | 寫 | 0x06 | 0x00000000 | 具體應答幀格式見表五 |
| 停止連續發送32字節測量數據 | 寫 | 0x07 | 0x00000000 | 0x00004F4B |
| 固定連續發送32字節測量數據 | 寫 | 0x08 | 0x00000000 | 0x00000001 |
| 解除連續發送測量數據 | 寫 | 0x09 | 0x00000000 | 0x00000000 |
| 讀取當前工作模式 | 讀 | 0x0A | 0x00000000 | 0x00000000為問答模式; 0x00000001為32字節連續發送模式； |
表五 32字節測量數據幀格式
| 字節1 | 起始符1 | 0x42 |
| 字節2 | 起始符2 | 0x4D |
| 字節3 | 幀長度高八位 | 0x00 |
| 字節4 | 幀長度低八位 | 0x1C |
| 字節5 | 數據1高八位 | 數據1表示PM1.0濃度 |
| 字節6 | 數據1低八位 | |
| 字節7 | 數據2高八位 | 數據2表示PM2.5濃度 |
| 字節8 | 數據2低八位 | |
| 字節9 | 數據3高八位 | 數據3表示PM10濃度 |
| 字節10 | 數據3低八位 | |
| 字節11 | 數據4高八位 | 預留 |
| 字節12 | 數據4低八位 | 預留 |
| 字節13 | 數據5高八位 | 預留 |
| 字節14 | 數據5低八位 | 預留 |
| 字節15 | 數據6高八位 | 預留 |
| 字節16 | 數據6低八位 | 預留 |
| 字節17 | 數據7高八位 | 數據4表示0.1升空氣中等效直徑在0.3um以上的顆粒物個數 |
| 字節18 | 數據7低八位 | |
| 字節19 | 數據8高八位 | 數據5表示0.1升空氣中等效直徑在0.5um以上的顆粒物個數 |
| 字節20 | 數據8低八位 | |
| 字節21 | 數據9高八位 | 數據5表示0.1升空氣中等效直徑在1.0um以上的顆粒物個數 |
| 字節22 | 數據9低八位 | |
| 字節23 | 數據10低八位 | 數據5表示0.1升空氣中等效直徑在2.5um以上的顆粒物個數 |
| 字節24 | 數據10高八位 | |
| 字節25 | 數據11低八位 | 數據5表示0.1升空氣中等效直徑在5.0um以上的顆粒物個數 |
| 字節26 | 數據11高八位 | |
| 字節27 | 數據12低八位 | 數據5表示0.1升空氣中等效直徑在10um以上的顆粒物個數 |
| 字節28 | 數據12高八位 | |
| 字節29 | 數據13低八位 | 預留 |
| 字節30 | 數據13低八位 | 預留 |
| 字節31 | 數據和校驗高八位 | 校驗碼=起始符1+起始符2+……+數據13低八位 |
| 字節32 | 數據和校驗低八位 |
注意：
1、PM2.5 濃度是經過嚴格校準的；PM1 和 PM10 濃度輸出為經驗參考數據，若需要準確的校準，請咨詢銷售人員；
2、PM0.3、PM0.5、PM1、PM2.5、PM5、PM10 粒子個數輸出經驗參考數據。
問答模式通訊舉例：
讀PM2.5和PM10檢測數據
表六 外部設備向傳感器發送命令幀具體內容為：
| 幀頭 | 幀命令 | 幀內容 | 校驗和 | 幀尾 |
| 0xAA | 0x02 | 0x00000000 | 0x0167 | 0xBB |
表七 傳感器向外部設備回復應答幀具體內容為：
| 幀頭 | 幀命令 | 幀內容 | 校驗和 | 幀尾 |
| 0xAA | 0x02 | 0x01310123 | 0x01BD | 0xBB |
計算PM2.5質量濃度值：（字節5）*256+（字節6）=0x01*256+0x23 = 291(ug/m3)。
計算PM10質量濃度值：（字節3）*256+（字節4）=0x01*256+0x31 = 305(ug/m3)。
計算字節和校驗：
(字節1) + (字節2) + (字節3) + (字節4) + (字節5) + (字節6) + (字節9) = (字節7) *256 + (字節8)即0xAA + 0x02 + 0x01 + 0x31 + 0x01 + 0x23 + 0xBB = 0x01*256 + 0xBD。
■ 保證
本公司產品質量保證期為一年。
本公司對以下使用情況，導致產品損壞或帶來的其他風險概不負責。
1、 在不滿足規格書中說明的條件下使用。
2、 在對可靠性和安全性要求很高的設備中使用，例如安全設備、火災報警、生命支持設備等。
3、應用于面粉廠、石灰廠、金屬加工廠、礦井等高濃度、高溫、高濕的惡劣環境。
■ 注意
本公司通過文獻或官方網站提供個人應用協助，但不承諾對其使用負責，應由客戶決定產品應用的適用性。
1、安裝注意事項
（1）金屬外殼與內部電源地導通，注意不要和其他外部板組電路或機箱外殼短接。
（2）進風口和出風口所在的平面緊貼應用設備內壁與外界連通的氣孔為理想安裝方式，如無法實現，則出風口周圍2cm之內無遮擋。進風口和出風口之間應有結構使氣流隔離，避免氣流在應用設備內部從出風口直接回流到進風口。
（3）應用設備為進風口所開的通氣孔不應小于進風口的尺寸。
（4）應用于凈化器類產品時，盡量避免將傳感器直接置于凈化器自身風道中，如果無法避免，應單獨設置一個獨立的結構空間，將傳感器置于其中，使其與凈化器自身風道隔離。
（5）應用于凈化器或固定檢測設備時，傳感器位置應高于地面20cm以上。避免被近地面的大塵埃和絮狀物附著風扇上,影響檢測。
（6）用戶不可自行拆解傳感器。
2、其他注意事項

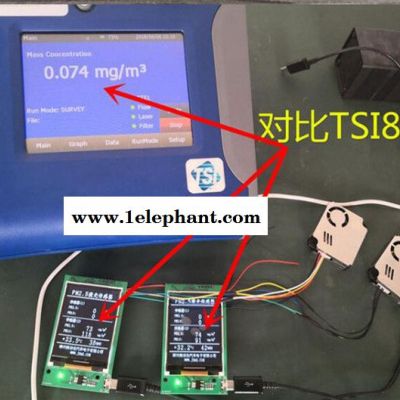

（1）本傳感器數據確保出廠個體之間的一致性，不以第三方檢測儀器或數據作為對比標準。如用戶希望最終測量結果和某第三方檢測設備一致，可由用戶根據實際采集結果進行數據擬合。
（2）本傳感器適用于普通室內環境，在以下環境中會造成一致性偏差,不建議使用。
a) 全年塵埃濃度大于300ug/m3時間超過50% ，或大于500ug/m3時間超過20%，如吸煙室 。
b) 油煙環境，如廚房。
c) 高水霧環境，如溫泉、浴室。
d) 戶外。
■ 聯系方式
錦州海伯倫汽車電子有限公司
電話：13464632087
郵箱：nx@jhae.info
