產地	廣東
尺寸	100X100
工作電流	100A
工作電壓	220V
環境濕度	小于或等于90%
環境溫度	-20~+40
類型	火災監控系統
品牌	廣州歌德
型號	GDL-380 C型

概述：
根據**標準GB14287-2005《電氣火災監控系統》以及相關規范《電氣火災監控系統的設計方法》(暫行規定)，則電氣火災監控系統的基本組成應包括:電氣火災監控設備、剩余電流式電氣火災監控探測器以及測溫式電氣火災監控探測器等三個**產品種類所組成。

1、 剩余電流式電氣火災監控探測器又由監控探測器和剩余電流互感器(分對插式、閉合式兩種)所組成;測溫式電氣火災監控探測器由監控探測器和測溫傳感器所組成。
2、 剩余電流式電氣火災監控系統采用分層分布式結構，由站控管理層、網絡通訊層和現場設備層組成。系統拓撲圖如左圖所示:各電氣火災監控探測器通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，然后通過五類線TCP/TP協議進入工業交換機，然后通過光纜到達監控主機。

基本原理：
當電氣設備中的電流、溫度等參數發生異常或突變時，終端探測頭(如剩余電流互感器、溫度傳感器等)利用電磁場感應原理、溫度效應的變化對該信息進行采集，并輸送到監控探測器里，經放大、A/D轉換、CPU對變化的幅值進行分析、判斷，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場進行檢查處理，并將報警信息發送到集中控制臺。

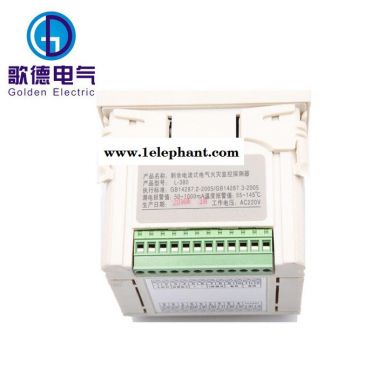

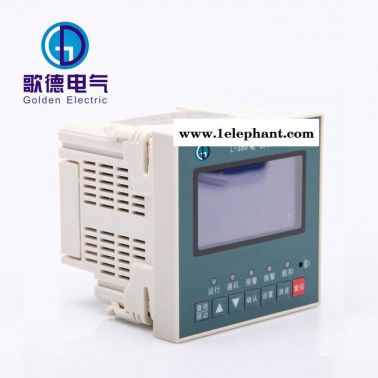

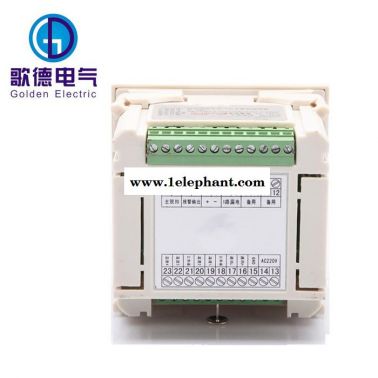

GDL-380系列剩余電流式電氣火災監控器集過電流，剩余電流，溫度的檢測預警，報警，消防聯動及通訊等多種功能于一體，適用于三相四線制380V
及單相制220V的電氣線路中，產品具有智能化分析能力的新型防火設備。

功能：
㈠ 剩余電源檢測功能
⑵CAN總線通訊功能

⑶預警/報警/脫扣功能
