一、產品簡介

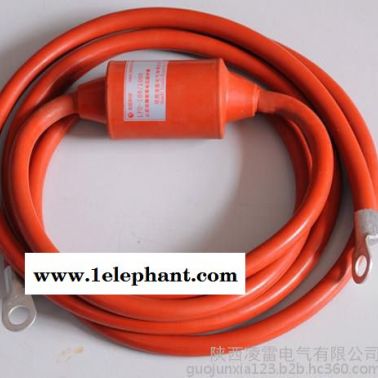

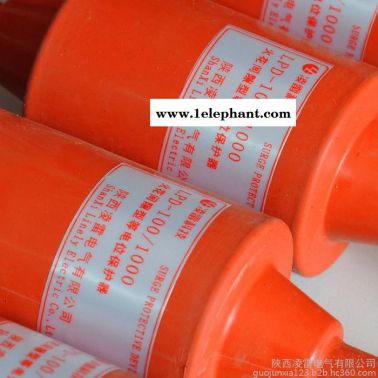

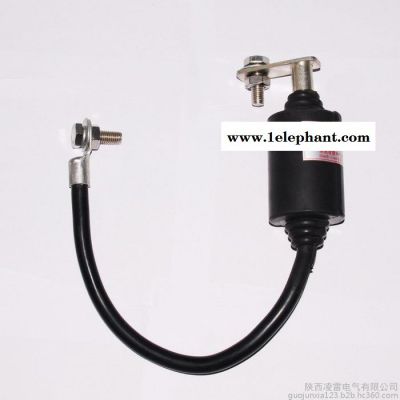

LPD火花間隙型等電位連接器是陜西凌雷電氣有限公司專門針對解決石油石化系統管道遭遇雷電瞬間增大數倍高壓電流擊穿管道而研發生產的防雷產品。對管道雷電沖擊泄放，保護絕緣接頭，機接地體等電位連接起到很好的作用。具有導通電壓高，不影響絕緣接頭的例行檢測；殘壓低，遠低于絕緣接頭的電壓耐受值；密封性、防爆型好，可直接埋地使用，而不需要裝入防爆箱等優點。

二、性能參數

標稱放電電流In(8/20μs) 100kA
雷電沖擊電流Iimp(10/350μs) 50kA
**大持續工作電壓 40V
50Hz電源擊穿電壓Uaw ≤1.0kV
**標準閃電脈沖擊穿電壓(1.2/50μs) ≤2.2kV
導通后電壓 ≤50V
響應時間 ≤25ns
雷電流耐受次數 1000次
三、規格和安裝
安裝形式及位置 埋地或地表
防爆類型 防爆
外殼防護等級 IP68
外殼材料 硅橡膠一體硫化
連接電纜 AGG-10kV硅橡膠高壓電纜
電壓等級 10kV
絕緣層 絕緣電阻≥100MΩ
單芯多股絞合銅導線 25mm2
連接電纜長度 2×1.5m(也可根據客戶要求定制)
四、管道絕緣接頭保護
管道雷擊風險
1、地面的管道處于空曠區域，容易受到雷電直接擊中；
2、與高壓線路平行的管道，在高壓線的避雷線遭受雷電擊中時，會通過接地線將雷電流泄放入地，從而將埋地管道的電位抬高；
3、管道附近的雷擊，會因為管道屬于長導體而在管道上感應出過電壓，IEC標準已檢測到**大的感應雷電流會達到40KA；
五、保護作用
將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損壞。該產品遇雷電后的導通電壓為50V，遠小于絕緣接頭的電壓耐受值。該產品可耐受直擊雷20次，可耐受感應雷1000次。
儲罐絕緣接頭保護
1、保護儲罐絕緣接頭
儲罐在遭受直擊雷和感應雷時，雷電流會通過與儲罐連接的輸油管道分流而受阻于絕緣接頭，雷電流的電壓值遠遠高于絕緣接頭的電壓耐受值，從而雷電流擊穿絕緣接頭，使絕緣接頭失去絕緣作用。將火花間隙型等電位連接器跨接在絕緣接頭兩端，可以保護絕緣接頭在遭受雷擊時不受損壞。
2、保護儲罐接地
因為儲罐內外壁實施了陰極保護，導致儲罐的接地成為陰極保護的一個電流故障點。因為接地體一般采用鍍鋅材料的原因，在**初使用時接地對陰極保的影響很小，但隨著接地材料在地下使用的原因，鍍鋅會在一兩年內損耗掉，從而導致陰極保護電流流失，影響陰極保護系統的正常運行。
將火花間隙型等電位連接器串聯在接地線之間，正常情況下，該產品處于完全絕緣的狀態，儲罐的陰極保護電流不會通過接地線流失。在遭受雷電時，該產品瞬間導通，將雷電流通過接地線泄放入地。
