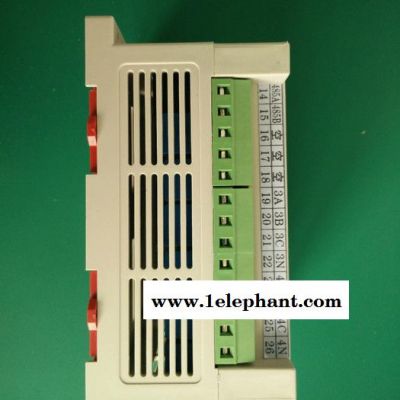

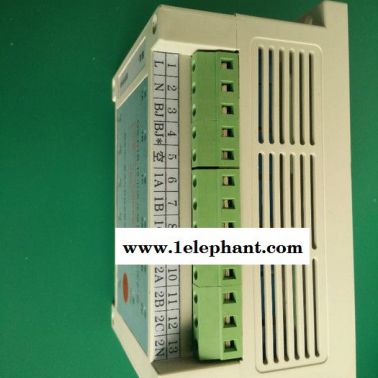

一、裝置概述

電流互感器（CT）在電力系統中廣泛應用于一次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用CTB系列電流互感器過電壓保護器**能夠有效的防止因電流互感器二次過壓造成的事故。

二、用途

CTB電流互感器過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電流小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。本產品采用高穩定性單片機控制，能夠通過RS-485總線與后臺監控計算機網絡通信，便于實現一次系統的實時遠程環境監控。當故障排除，電路恢復原狀后，又重新投入正常運行工作。

CTB應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組的過電壓保護。

三、技術指標

1、電源：交直流100～240V

2、漏電流IL20V：＜5μA

3、導通電壓Uc：180V±10%
4、導通時間Ts: 50ms≤Ts≤250ms
5、遙信繼電器接點容量：AC220V/5A
6、保護繼電器接點容量：AC220V/15A
7、使用的CT規格：二次側峰值大于160V
8、保護電流：≥5A
9、工作環境：溫度-20℃~70℃  濕度≤95%RH
10、復位方式：按壓“復位”按鈕

11、狀態顯示方式：

                  故障時指示燈為紅色

13、耐壓：2KV 50Hz  1min

        絕緣電阻：用開路電壓為500V的絕緣電阻測試儀測定其絕緣電阻應不小于100MΩ

14、嵌入開孔尺寸：           92.5*92.5（單位：mm）

       導軌、固定安裝外形尺寸：  145*90*70  （單位：mm）
