萬順華科技	010-89752511
材料	不銹鋼
材質	不銹鋼
電流	0.2A
額定電壓	220V
防護等級	IP65
工作溫度	-25～65℃
類型	浮子液位
輸出信號	開關型
制作工藝	其它
種類	液位
材料物理性質	導體
材料晶體結構	非晶
品牌	wanshunhua/萬順華
型號	UX-系列
開關制動液位	液位信號

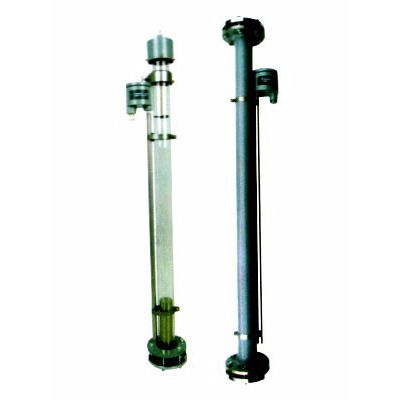

【廠家供應】UX-系列液位信號器 浮球液位變送器 浮球液位信號器





【廠家供應】UX-系列液位信號器 浮球液位變送器 浮球液位信號器

規格名稱：UX-系列液位測控器

常用型號：UX-D4N1/MF/Z2或UX-D4N2/AF/K2

產品概述：

    本產品適用于水塔、水池、高層建筑水箱、膨脹水箱、排水坑及化工槽、罐等常壓或壓力容器的液位測量，亦可測量污水及粘度大的液體。見《工廠常用電氣設備手冊》，是國內目前測量液位的理想儀表。

與其它信號器相比，具有如下優點：
    ◆該產品完全克服了電極式易失靈、滑輪浮球式受潮易爛，電容、電感及超聲波式電路復雜易出故障的缺點。
    ◆關鍵元件干簧管系引進日本設備生產，斷開容量大（最大可選≌22V 5A），性能可靠，使用壽命長（可達40萬次）
    ◆規格種類齊全，適用于各種工況和安裝方式。
    ◆性價比高，安裝及維修方便。
    ◆可與我公司生產的液位控制箱、電腦液位控制儀、電腦無觸點液位控制箱配套，對液位進行定點測量、連續測量、數字顯示、控制及發出燈光告警信號。
    ◆安裝方式靈活，有容器內、外及頂部三種安裝方式。其中容器外安裝類信號器、傳感器、外套管材質有不銹鋼和高硼硅玻璃，高硼硅玻璃可耐除HF酸、純堿、熱磷酸外一切酸、堿、鹽的侵蝕，急變溫差達180℃。既可就地顯示容器的液位，又可將信號遠傳，是我公司特有的產品。
    ◆帶防擾裝置的容器內安裝類信號器、傳感器，可用于液面晃動較大的場合。
UX型液位測控器結構及工作原理：
    ◆產品結構：本產品由檢測管（內裝干簧管）、磁浮子、外套管及接線盒等主要部件組成。信號器的檢測管內裝有2-4只干簧管，用作液位控制信號接點。傳感器的檢測管內膠木板上每米裝有33只或50只干簧管。
    ◆工作原理：當液面發生變化時，浮子隨液面作上升或下降浮動，浮子的磁力吸引檢測管內與液面位置相對應的某干簧接點，并使之動作。
    與控制箱配套時，信號器輸出與液面位置相對應的干簧接點信號，可自動控制水泵的開停，從而保持液面在規定的范圍內。與電腦液位顯示儀配套時，干簧接點則切除或串入相應部分的電阻，即輸出一個變化的電阻信號至電腦液位顯示儀，以數字顯示方式連續顯示液位。此外，還能輸出上限與下限觸點信號，此信號再輸出至報警回路，作為液位限位告警；若輸出至液位控制箱，則可控制水泵開停，使液面保持在確定的范圍內。

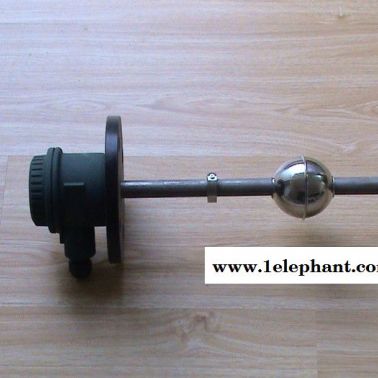

 【廠家供應】UX-系列液位信號器 浮球液位變送器 浮球液位信號器

產品選型：

選型指南：
    ◆需連續顯示液位，應選用L型，僅作液位控制告警，應選用Dn型。
    ◆按介質溫度、壓力及是否要求在現場觀察（高硼硅玻璃管內液面）來確定選用N類或W類信號類。
    ◆N類信號器須根據液面波動大小及安裝點距進液口遠近，確定是否需要帶防擾裝置，其安裝法蘭為DN150。
    ◆按環境條件選擇接線盒形式。
    ◆根據介質的腐蝕性，確定是否選用防腐型。
    ◆按電氣控制回路對信號輸出要求確定選用定點干簧形式和容量。
    ◆對高溫凝結水箱，應盡量選用W類信號器（可耐溫200攝氏度）
    ◆對含有固體、半固體狀漂浮特及粘度大的污水池應選用UQX型浮球懸掛式液位信號器，污水濃度低的仍可選用N類信號器。

訂貨須知：
    ◆產品名稱、型號、規格及數量。
    ◆檢測管及外套管長度Ｌ。
    ◆測量范圍值
    ◆若于控制箱或電腦液位顯示儀配套，則還要寫明其價格型號：若用戶自行設計控制回路，則須提供接點接線圖，以備配套。
    ◆介質名稱、工作溫度、工作壓力、比重、介質酸堿度
    ◆信號器安裝尺寸值：上端長度，下端長度。
    ◆用戶如無其他說明，我廠一律按普通型供貨，如需非標信號器，我廠可根據用戶要求進行設計制造。
