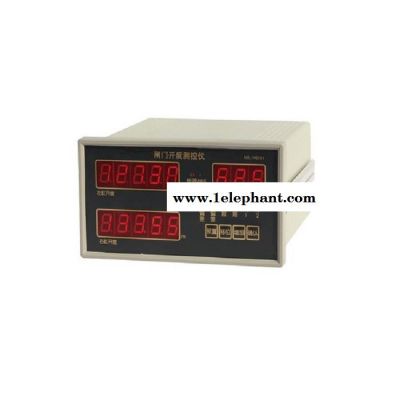

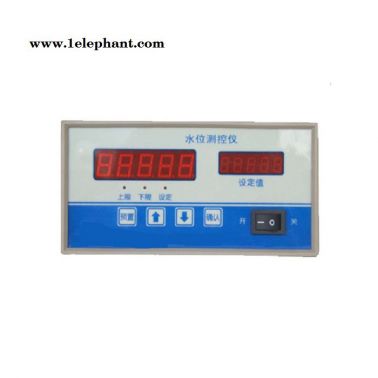

水位顯示儀XZ-1A型

技術參數

1、  水位量程：與傳感器相同（10m，20m，40m，80m等）

2、  分辨力：與傳感器相同（1cm，1mm等）

3、  測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。

4、  顯示方式：6位加2位LED顯示。6位為水位（4位相對水位值+6位海拔值）顯示（紅），字高0.56”。2位為通信站號或作為其它符號顯示（綠），字高0.3”。

5、  傳感器與顯示器之間連接方式：多芯電纜（14~20芯）。

6、  輸入碼制（傳感器輸出碼制）：循環碼（葛雷碼）或其它碼制（需定制）。

7、  傳感器與顯示器之間有線距離：可達2km。

8、  數據遠傳方式（可選）：

        1)  RS-485（XZ-1A型），用一對雙絞線傳輸聯網。數據遠傳距離：1.2km。

        RS-485口通信協議：1)MOD-WS1（MODBUS）；2）SDI-12。

  2） 4~20mA電流環方式（XZ-1B型），用一對導線傳輸。

  以上傳輸的數據不包含海拔值

9、  電流環：分辨力：與傳感器相同；非線性：最大±0.012%；最大誤差：±0. 15%

10、              人工預置功能

1）  下限預置：出廠時為零。（4位，不含海拔）

2）  上限預置：出廠時為最大開度值。（4位，不含海拔）

3）  中限預置：出廠時為最大開度值。（4位，不含海拔）

4）  海拔預置：出廠時為零。（6位）

5）  量程（僅XZ-1B型）：量程（4位，不含海拔）

6）  通信站號預置：出廠時通常設為01。

11、              報警、控制功能

報警控制信號：繼電器觸點。觸點容量：1A24VDC，0.5A125VAC。

當大于等于上、中限、小于等于下限值時，繼電器觸點吸合，并聲、光報警（數據區小數點閃爍）。聲報警持續時間約10秒鐘。中限僅繼電器動作。

12、              顯示器與傳感器耦合：光電隔離

13、              工作方式：連續工作。

14、              顯示器內單片微機加有Watchdog，以防止運行變亂。

15、              工作環境溫度：0℃ ~  +50℃，相對濕度：85%（+25℃）。

16、              電源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保險絲2A。

17、              外形尺寸：120×120×120mm。

               屏裝開孔尺寸：111×111mm。
