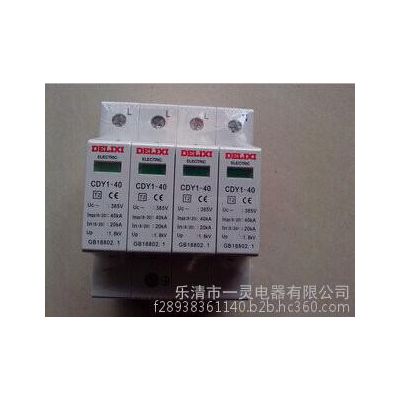

DY1系列浪涌保護器（電涌保護器）又稱避雷器，簡稱（SPD）適用于交流50/60HZ，額定電壓至380V的供電系統（或通信系統）中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合等保護模式。

基本信息:

**原始的電涌保護器羊角形間隙，出現于19世紀末期，用于架空輸電線路，防止雷擊損壞設備絕緣而造成停電，故稱“浪涌保護器”。20世紀20年代，出現了鋁浪涌保護器，氧化膜浪涌保護器和丸式浪涌保護器。30年代出現了管式浪涌保護器。50年代出現了碳化硅防雷器。70年代又出現了金屬氧化物浪涌保護器。現代高壓浪涌保護器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。

突波:

浪涌也叫突波，顧名思義**是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。 浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害

基本特點：

保護通流量大，殘壓極低，響應時間快；

·采用**滅弧技術，徹底避免火災；

采用溫控保護電路，內置熱保護；

帶有電源狀態指示，指示浪涌保護器工作狀態；

結構嚴謹，工作穩定可靠。

專業術語：

1、接閃器 Air-termination system 用于直接接受或承受雷擊的金屬物體和金屬結構，如：避雷針、避雷帶（線）、避雷網等。

2、引下線 Down conductor system 連接接閃器與接地裝置的金屬導體。

3、接地裝置 Earth termination system 接地體和接地體連接導體的總和。

4、接地體 Earth electrode 埋入地中直接與大地接觸的金屬導體。也稱接地極。直接與大地接觸的各種金屬構件、金屬設施、金屬管道、金屬設備等可以兼作接地體，稱為自然接地體。

5、接地體連接導體 Earth conductor 從電氣設備接地端子接到接地裝置的連接導線或?qū)w，或從需要等電位連接的金屬物體、總接地端子、接地匯總板、總接地排、等電位連接排至接地裝置的連接導線或?qū)w。

6、直擊雷 Direct lightning flash 直接擊在建筑物、大地或防雷裝置等實際物體的雷電。

7、地電位反擊 Back flashover 雷電流經過接地點或接地系統而引起該區域地電位的變化。地電位反擊會引起接地系統電位的變化，可能造成電子設備、電氣設備的損壞

8、雷電防護系統 Lightning protection system（LPS） 減少雷電對建筑物、裝置等防護目標造成損害的系統，包括外部和內部雷電防護系統。

8.1外部雷電防護系統 External lightning protection system 建（構）筑物外部或本體的雷電防護部分，通常由接閃器、引下線和接地裝置組成，用于防直擊雷。

8.2內部雷電防護系統 Internal lightning protection system 建（構）筑物內部的雷電防護部分，通常由等電位連接系統、共用接地系統、屏蔽系統、合理布線、電涌防護器等組成，主要用于減小和防止雷電流在防護空間內所產生的電磁效應。

 分級防護

**級防雷器可以對于直接雷擊電流進行泄放，或者當電源傳輸線路遭受直接雷擊時傳導的巨大能量進行泄放，對于有可能發生直接雷擊的地方，必須進行CLASS—I的防雷。第二級防雷器是針對前級防雷器的殘余電壓以及區內感應雷擊的防護設備，對于前級發生較大雷擊能量吸收時，仍有一部分對設備或第三級防雷器而言是相當巨大的能量會傳導過來，需要第二級防雷器進一步吸收。同時，經過**級防雷器的傳輸線路也會感應雷擊電磁脈沖輻射LEMP，當線路足夠長感應雷的能量**變得足夠大，需要第二級防雷器進一步對雷擊能量實施泄放。第三級防雷器是對LEMP和通過第二級防雷器的殘余雷擊能量進行保護

安裝方法

： 1。SPD常規安裝要求

浪涌保護器采用35MM標準導軌安裝

對于固定式SPD，常規安裝應遵循下述步驟

1）確定放電電流路徑 2）標記在設備終端引起的額外電壓降的導線，。 3）為避免不必要的感應回路，應標記每一設備的 PE導體， 4）設備與SPD之間建立等電位連接。 5）要進行多級SPD的能量協調

為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，

當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。

一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。

2。SDP接地線徑選擇

數據線：要求大于2.5mm2 ；當長度超過0.5米時要求大于4mm2。YD/T5098-1998。

電源線：相線截面積S≤16mm2 時，地線用S ；相線截面積16mm2≤S≤35mm2 時，地線用16mm2 ；相線截面積S≥35mm2時，地線要求S/2 ；GB 50054第2.2.9條
