工作電流	16-40
工作電壓	220、380、660、1140
溫控范圍	-40℃～＋60
品牌	巨龍
型號	UL-E2

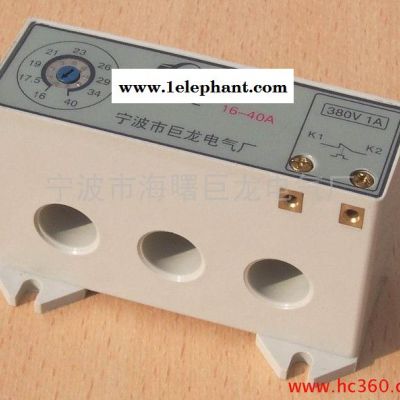

一、產品介紹     巨龍UL-E2系列電機過電流保護器，是本廠繼UL-M2系列電機過電流保護器后開發的新一代電機過電流保護器，它同UL-M2系列電機過電流保護器相比，具有結構更合理，功能更完善，使用更方便的特點，讓您在輕輕松松中把電動機保護得穩穩當當。
       UL-E2系列電機過電流保護器具有對稱性故障（如過載、堵轉、過壓、欠壓等）及非對稱性故障（如斷相、電流不平衡）的保護功能，與交流接觸器配合使用能對任何類型三相電動機起快速、可靠的保護！
       UL-E2系列電機過電流保護器采用電流檢測技術，無需外電源，輸出接口采用智能過零關斷型交流固態繼電器的設計方案，整個系列均采用串芯式、全封閉結構。本電機過電流保護器不但結構簡單、動作可靠、使用方便、價格低廉，而且無功耗、無火花、免維護、壽命長、體積小，是目前國內唯一能真正替代熱繼電器的電子式電機過電流保護器。特別適用于工作環境惡劣、電網質量差的場合，起到立桿見影的效果。   二、規格及技術參數● 規格

規格技術參數	2.5	5	10	20	40	80	160	320	640
電流調節范圍（ A）	1/2.5	2/5	4/10	8/20	16/40	32/80	64/160	128/320	256/640
適用電機功率（ KW）	0.5/1.2	1/2.5	2/5	4/10	8/20	16/40	32/80	64/160	128/320
起動延時時間（ S）	5.10.20三檔						8—40任意調節
輸出接口控制電流	1A（AC）						2A（AC）
外型尺寸（ mm）	90X56X31						８８X１２８X３１
安裝尺寸（ mm）	38Χ64　　４－Φ５						３８ X６５　４－Φ８
穿線孔孔徑（ mm）	Φ14						Φ31

                       *注：起動延時時間：指流過保護器主回路的電流從零突加到 5倍設定電流值，到保護器動作跳閘所需的時間。    ● 性能指標 1、保護功能：斷相保護、過電流保護、過載保護、堵轉保護、三相電流不平衡保護 2、過電流動作特性：反時限動作，定時限動作 3、整定電流誤差：≤土5％ 4、適用電壓：220V、380V、660V、1140V 5、適用頻率：45～65HZ 6、斷相動作時間：1秒 7、不平衡保護：任意二相電流相差超過50％土10時，動作時間1秒 8、輸出接口復位方式：控制回路斷電復位 9、輸出接口復位時間：≤60秒 10、晶體管輸出接口：電壓不允許超過50V，電流不允許超過200mA 11、工作方式：連續 12、工作位置：任意 13、環境溫度：-40℃～＋60℃ 14、環境濕度：＜90％（25℃） 15、過電流特性表［動作時間（秒）］

起動時間 過電流倍數	5秒			10秒			20秒			40秒
	負載率			負載率			負載率			負載率
	0	60%	80%	0	60%	80%	0	60%	80%	0	60%	80%
5	5	2.5	2	10	6	4	20	10	8	40	19	12
3	7	4	3	14	8	6	30	14	12	51	27	15
2	10	5.5	4	19	11	8	40	20	18	70	36	22
1.5	14	7.5	6	25	16	11	55	30	25	95	46	26
1.2	20	13	9	34	24	20	85	48	37	132	73	39

                三、產品特點●無源化如果電機過電流保護器需外接電源，不但會降低產品自身可靠性，嚴重影響保護效果，而且同時會造成使用不便，增加產品的體積、能耗，所以電動機保護行業以有源、無源作為電機過電流保護器技術進步的里程碑，而UL-E2系列電機過電流保護器的輸出控制采用自己的專利技術———微功耗固態繼電器．由于這方面的重大突破，從而輕易地實現了整個UL-E2系列電機過電流保護器的無源穿芯化，處于國際領先水平。 ●穿芯式電氣工作者都有共識，多一個接點就多一個故障的隱患，尤其是大電流回路。而穿芯式，無需接線，與主回路完全隔離，不但使用方便，徹底解決了主電路端子發熱的問題，顯著的提高了可靠性及抗干擾性，并且對電網電壓的適應性很強，可用于高壓電動機、變壓器等交配電系統。 UL-E2整個電機過電流保護器系列為穿芯式，最大有效穿線孔徑達31mm，可以很輕松的穿過大截面的導線，這在國內是獨一無二的。而且采用環形鐵芯，不受大電流及周圍磁場的影響，更具有穩定性。 ●完善的保護功能由于電機過電流保護器內部設有最大值、最小值檢測電路，當電動機出現對稱性故障（如過載、堵轉、過壓、欠壓等）時，電機過電流保護器會自動檢測出三相電流最大值，并同設定值進行比較，當超過設定值時，按設定的動作特性脫扣跳閘。而當電動機出現不對稱故障（如斷相、電流不平衡等）時。電機過電流保護器把檢測出最大值和最小值進行相互比較；當差值（不平衡度）超過50％時，電機過電流保護器能在1秒內脫扣動作，這樣不管是直接斷相，還是變壓器高壓側斷相，多臺電動機并聯時共用母線斷相，電動機繞組內部斷相均能可靠保護。 ●優越的保護性能由于UL-E2系列電機過電流保護器具有冷態起動延時時間長熱態過電流動作迅捷的特點，對于大慣量或大容量電動機的保護，更具有獨特的優越性，可以輕輕松松的滿足大慣量電動機（如風機、離心機、錫林電機）起動時間長的要求、使電動機在整個工作過程中均能可靠保護。克服了熱繼電器用在大慣量電動機保護，起動時為了防止誤動作，需短接熱繼電器，既增加線路的復雜性，又存在保護死區的不足。另外，由于電機過電流保護器的斷相檢測環節、過電流檢測環節互為獨立，這樣即使過電流設定值不當，也不會影響斷相保護功能，不管是輕負荷、重負荷時斷相、也不管是起動前、起動時、運行中斷相，均能在1秒內動作。 ●指示功能正常工作時，三相指示的發光二極管均點亮，并且亮度一致。當斷相或三相電流不平衡時，相應的發光二極管熄滅或亮度變化，這樣可以很方便的判定故障原因及故障部位。 ●接線簡單由于電機過電流保護器的輸出接口為常閉形式，只有在故障脫扣時為斷開狀態，符合電動機保護習慣使用方式（完全等同于熱繼電器的接線方式），故可適用于各種控制電路，如手動控制、自動控制、正反轉控制、星 -三角起動、自藕式起動等電路，并且允許不帶負載情況下試驗控制線路，這樣更適合控制柜生產廠家及配變電系統。 ●智能特性我們知道，自動控制的線路出現故障后是禁止重合閘的，也就是電機過電流保護器使用于自動控制的場合是不允許自動復位的。 UL-E2系列電機過電流保護器在輸出接口附加電壓檢測及鎖定電路，自動檢測電機過電流保護器脫扣動作后輸出端電壓的有否來識別保護線路是自動控制回路還是非自動控制回路。用來實現電機過電流保護器動作后，對于手動按鈕控制回路，輸出接口能自動復位；而對于自動控制回路又能記憶自鎖，使UL-E2系列電機過電流保護器能直接的用于自動控制回路，無需手動調整復位方式，這種功能也是UL-E2系列電機過電流保護器由于采用智能固態繼電器所特有的，如空壓機、水泵等需自動控制的設備。 ●調節方便由于電機過電流保護器出廠時已把對應電流的刻度調節好，（一般調整為對應刻度值的1.2倍）并且用刻度盤標出，故用戶只要根據電動機的額定電流大小設定，克服了目前國內同類產品都必須滿載調試（而用戶很難做到的）困難。保證了使用電機過電流保護器后，既能使電動機充分發揮過載能力又能使電動機得到可靠保護。對于大容量的電動機，為了滿足不同電動機起動時間長短的需要，大規格電機過電流保護器面板上可自行調節起動時間。 ●安裝方便UL-E2系列大規格電機過電流保護器，在增大有效穿線孔徑的同時，盡可能減小整機的體積，是目前國內外同規格電機過電流保護器中所最小的。并且整個系列固定孔的尺寸，同JR16型熱繼電器，故可以很方便的同熱繼電器互換。 ●可靠性強由于設計時，采用無源化、穿芯式結構，UL-E2系列電機過電流保護器工作時不發熱，又與主回路隔離，達到強電弱控。輸出接口采用過零關斷型固態開關，不存在機械磨損及電火花燒蝕現象。整體又采用全封閉模塊結構。既防水又防塵，工藝上選用優質的元器件并經嚴格的篩選、老煉，使電機過電流保護器的可靠性得到有效的保證。    四、選用指南● 規格選擇根據所需保護電動機的額定電流選擇相對應規格的電機過電流保護器。在待殊情況下，大規格電機過電流保護器可用增加穿過保護器匝數的方法，應用在小功率電動機；5A規格的電機過電流保護器可通過安裝于電流互感器二次側的方法，應用于大功率電動機。 ● 保護特性的選擇反時限特性的電機過電流保護器宜用在負載波動較大、長期工作、間斷長期工作的場合。定時限特性的電機過電流保護器宜用在頻繁啟動及頻繁正反轉的場合。如行車等起重設備。（訂購定時限特性的電機過電流保護器時，須告知定時限的時間值，及控制回路的電壓等級。） ● 安裝使用1、將交流接觸器到電動機的三相電線分別穿過保護器的三只穿線孔，相序任意。2、將電機過電流保護器的輸出接口串入交流接觸器的二次回路，K1、K2任意。3、把刻度調節在所要求設定的電流值，一般設定在電動機的額定電流。4、附圖為UL-E2系列電機過電流保護器的使用接線圖。    五、注意事項 ●由于本電機過電流保護器的輸出接口采用無觸點的固態式交流電子開關，故檢驗開關的通斷特性不能簡單的用萬用表電阻檔來測量。●如果本電機過電流保護器使用于自動控制線路，電機過電流保護器動作后要重新啟動，須切斷控制回路，使電機過電流保護器的輸出接口斷電復位，否則將拒絕啟動。●本電機過電流保護器的輸出接口不能直接控制直流接觸器類設備，需控制直流類設備，（用于PLC），須選用晶體管輸出類電機過電流保護器。●由于本電機過電流保護器無溫度保護功能，故用戶需注意電動機的工作環境溫度及通風冷卻情況。                                   質保問題：質量要求、技術標準、本廠對質量負責的條件和期限。嚴格按照Q/NJL001-95《JL系列電機保護器》標準組織生產。本保護器在外殼完整的情況下，若非人為損壞，一年內包修換，7天內包退，若無質量問題不進行退貨。
