| 標稱放電電流 | 10ka |
|---|---|
| 溫度范圍 | 1 |
| 響應時間 | 0.25s |
| 最大操作電壓 | 385V |
| 最大放電電流 | 20KA |
| 品牌 | 其他 |
| 型號 | V20-C |
| 加工定制 | 是 |

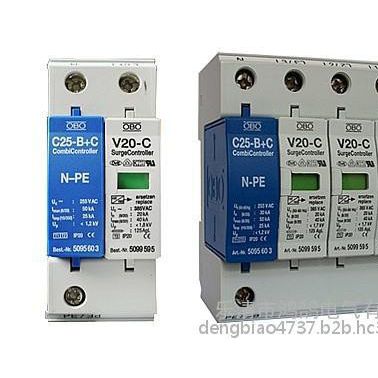

V20-C主要技術參數
型號-------------------------------------V20-C/3+NPE浪涌保護器
測試標準--------------------------------E DIN VDE 0675-6:1989-11和-6/A2:1996-10
額定電壓（**大持續工作電壓）--385V
標稱放電電流（8/20）---------------20 kA
**大放電浪涌電流（8/80）---------40 kA
持續電流的**大允許值--------------200A
雷電脈沖電流（10/350）------------10KA
電壓保護等級在5KA(8/20)--------＜1KV
雷電脈沖沖擊電壓1.2/50------------＜1.5KV
響應時間---------------------------------＜25ns
**大保險絲強度------------------------125A gL/gG
短路電流強度---------------------------50KA/50Hz
工作溫度---------------------------------－400C~＋800C
保護模塊NPE標稱電壓UC------------------------C25-B+C/NPE 230 V/50-60 HZ
導體截面-----------------------------**小10mm2單導線,**大35mm2多絞線/25mm2的單導線
安裝支架-----------------------------35mm導軌，依據EN 50 022
外殼材料-----------------------------白色強化熱塑性玻纖材料
保護等級-----------------------------普通型
規格尺寸-----------------------------4個標準模塊DIN 43880
**OBO浪涌保護器分 為B、C、D三級。依據IEC(國際電工委員會)標準的分區防雷、多級保護的理論，B級防雷屬于**級防雷器，可應用于建筑物內的主配電柜上；C級屬第二級防雷器，應用于建筑物的分路配電柜中；D級屬第三級防雷器，應用于重要設備的前端，對設備進行精細保護。
□德國制造--安全可靠。
□保護功能強大--**大通**（8/20us），殘壓低。
□保護更全面--選用NPE防雷模塊更適用于不同電網制式。
□適應不同需求--配有聲光（AS）、遙信（FS）、遙信電壓監控（FS-SU）報警功能。
□維護極簡便--模塊化設計，保護投資。
□故障功能顯示--防雷器工作狀態一目了然。
□安裝方便--標準尺寸，體積小。
OBO浪涌保護器使用優點1、防雷器可以應付頻繁的動作，壽命長；
2、防雷器模塊損壞后可以帶電插拔方便進行測試或更換；
3、使用安全，防雷器的工作狀態一目了然；
4、使用范圍（適用于TN、TT和IT電網），結構更安全；
5、接線標識清楚，安裝簡單；

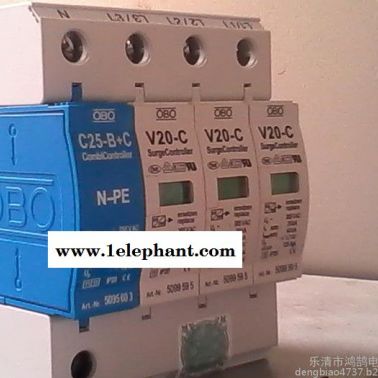

OBO浪涌保護器安裝obo V20-C防雷器能夠容易地安裝于任何配電箱或者開關箱內的35mm導軌上。使用新型MB低座，提供180度正反安裝，適合不同場合需要。
產 品 型 號 產 品 說 明
OBO V20-C/3+NPE 三相四線普通型電源防雷器帶防爆模塊
OBO V20-C/4 三相四線普通型電源防雷器
OBO V20-C/2 單相二線普通型電源防雷器
OBO V20-C/3+NPE-AS 三相四線普通型電源防雷器帶防爆模塊聲光報警
OBO V20-C/1+NPE 單相二線普通型電源防雷模塊
OBO V25-B+C/3+NPE 三相四線B+C級電源防雷器帶防爆模塊
OBO V25-B+C/4 三相四線B+C級電源防雷器
OBO V25-B+C/2 單相二線B+C級電源防雷器
OBO V25-B+C/3+NPE-AS 三相四線B+C級電源防雷器帶防爆模塊聲光報警
OBO V25-B+C/1+NPE 單相二線B+C級電源防雷器帶防爆模塊
