一、電纜探測儀產品介紹

     地下電纜探測儀主要由振蕩器、接收 器、大號探頭、小號探頭組成，是通信、電力電纜施工和維護工作中的常用儀器，可以測定地下電纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的 準確部位。為電纜、管線的改建擴建維修提供了方便，可減少開控地面，節省人力、物力和時間，因此是各郵電局和工礦企業必備的儀器。

二、電纜探測儀產品屬性

2.1 探測地下電纜、光纜的走向和埋深

采用“芯線放音法”（光纜鋼芯放音）

（1）埋深在1.5m以內時，有效探測范圍25Km；

（2）埋深在2.5m以內時，有效探測范圍10Km；

（3）探測電纜（光纜）平面分布位置，誤差不大于5cm。

2.2 探測地下金屬管線（油管、汽管、水管）的走向和埋深

采用“管線放音法”（電纜鉛皮放音法）

（1）有效探測半徑：800m；

（2）有效探測深度：在100m內可達5m；在300m內可達4m。

3.1 發送機

電源電壓：12V鋰電池；電源消耗：760mA（最大信號時），35mA（靜態電流），充足電后可連續工作8h；

輸出功率：6W； 輸出阻抗：8Ω、16Ω、25Ω、50Ω、75Ω、150Ω、300Ω、600Ω、1KΩ、2KΩ；

信號頻率：512Hz連續、斷續信號；頻率穩定度：±1 Hz；斷續時間：0.5s；尺  寸：235mm×195mm×110mm；重  量：3.5Kg（包括地釬、輸出引線）。

3.2 接收機

電源電壓：9V（5號電池6節）；電源消耗：16mA（靜態電流）；

信號頻率：512±0.5Hz； 接收靈敏度：輸出信號0.775V時，輸入信號 ≤ 15uV；噪  音：<3mV；

斷續時間：0.5s； 工作溫度：-10℃～+40℃；尺  寸：207mm×110mm×50mm； 重  量：0.65Kg。

三、電纜探測儀性能特點

1）便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。

2) 數字化設計，軟件控制，性能穩定、可靠。

3）大屏液晶界面，中文顯示，一看就懂，易學、易會。

4）所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。

5）發射機恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置歐母表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。

6）具有背光功能，適應夜間操作。

四、電纜探測儀主要用途

 本 儀器具有高度抗干擾能力、使信號噪聲比提高40db、適用于強電力干擾環境下工作。 1、 能探測地下電纜及地下金屬管線的走向和埋深，平面位置誤差不大 于5厘米。 2、 能探測空架電纜芯的混線，地氣障礙點，其障礙點接觸電阻不能大于2干歐。 3、 配上探針（接地規）能探測無屏蔽地下直埋塑料電纜的混 線、地氣障礙點其地氣障礙點接觸電阻不能大于2.5兆歐。

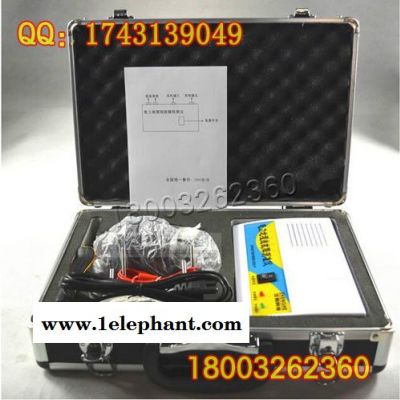

五、電纜探測儀其他說明（結構）

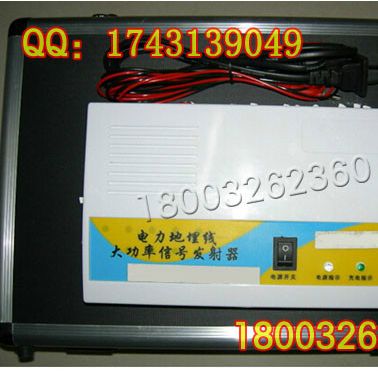

 1）ZN17-DZY-95C信號發送機 1 臺         2） ZN17-DZY-95C接收機 1 臺

 3） 探桿 1 根                            4) 耳機 1 副

 5) 地釘 2 根   6) 黑色地釘線 2 條         7) 紅色信號輸出線 1 條

電話：18003262360  QQ：1743139049     振蕩器面板備有阻抗選擇開關，使用時接好放音線后，旋轉此開關至某一檔與外電路匹配，此時輸出功率最大，電表指示數也最大，在采用鉛皮放音時，只有在匹配情況下才能使有效探測范圍達到最大值。
    電表還可用來測量電池電壓，按下“電源測試”按鈕，如表針不到紅線，表示電池不足13V，需要更換電池。
    電表的另一用途是監測放音線路聯接情況，從輸出端子上接上或取下一根放音線，電青讀數應有明顯變化，否則表示放音線沒有接好，或接觸點沒有打磨干凈，接觸電阻太大。
2、 接收器
    接收器備有電表，可以明顯的比較信號的變化，如電表示讀表示讀數不明顯可旋轉電表控制鈕加以調整，因此探測電纜障礙時，為了比較障礙點前后信號的大小，必須記住原檔位及電表讀數，要比耳機監聽靈敏度高。
    在所有的情況下音量控制旋鈕應當開到最小，以耳機中恰好聽到聲音為止，這是因為探測電纜時音量過大會使啞點范圍變寬，增加測量誤差。在探測電纜芯線障礙時，音量過大，會使障礙點前后變化不明顯。因此牢記這一原則是很重要的。

3、 大號探頭

    為探測地下電纜（金屬管線）專用，探頭部份有定位器，探頭可與探桿成0°、45°、90°、轉動，90°作蜂音法用，0°作選啞點法用，45°是探測埋深用。
    4、 小號探頭
    由探頭及聯線組成，為探測架空電纜專用。

四、 使用方法：
    1、 芯線放音法探測地下電線的路由及埋深。
    對于施工中或沒有業務的電纜可用此法能在25公里范圍內進行有效探測。
    （1）將振蕩器放在電纜的一端，選一根良好芯線為放音線，接到輸出端子上，這根放音線的遠端也應接到另一根地氣棒上。另一個輸出端子接到另一個輸出端子接到另一根地氣棒上，使放音電流構成回路。

（2）順時針旋轉“輸出控制”接通電源，同時調節“電表靈敏度控制”，使表針有明顯數值，并防止電表撞針。
（3）將面板上“連續一斷續”開關放到“連續”。
（4）調節“阻抗選擇”，停在電表讀數最大一檔，此時輸出阻抗與外電路阻抗匹配。
（5）按下電流測試鈕，檢驗電池電壓是否大于13V，否則應換電池。
（6）再將“連續一斷續”開關放到“斷續”，以節省電池。
（7）將耳機和探頭插入接收器相應塞孔，右旋“音量控制”，接通電源，調節音量，在放音點周圍即可聽到清晰的信號音，表示儀器完好。
（8）將大號探頭扳到與探桿成0°探測時，使探頭管軸線與地面垂直，自放音點向遠端行進，啞點的正下即為電纜位置。（如圖6）探頭移動的位置順序（如圖7），2、4、6······是啞點，各啞點的聯線即為電纜的走向.

    將大號探頭轉動90°，使探頭管軸線與地面平行而與電纜成90°，此時耳機中音量最大，此點稱峰音點，峰音點的正下方為電纜位置。（如圖8）

（9）根據已測好的電纜走向，劃出一條2米左右的直線，再在地面上劃出這條直線的垂線。
（10） 將探頭扳到45°，使探頭自然下垂慢慢的沿電纜的垂線移動，應注意無論是在電纜左右都應使探頭軸線指向電纜，這樣便更得到啞點1及啞點2。（見圖9）。此 時D（埋深）=L1= L1或D=2/ L1+ L1。由于電纜的分支或轉彎處磁場的分布較為復雜，因此必須在電纜的直線段內測量其埋深。
2、 電纜鉛皮放音法探測地下電纜和金屬管線的路由及埋深。
有業務的電纜或金屬管線需用鉛皮放音法。由于這種方法消耗電流較大，所以探測范圍將大大縮短。
（1） 選擇放音點；
為了擴大有效探測范圍，應注意選擇放音點，例如某支局有A、B、C三條電纜，探測電纜B時，就應該在乙端向甲端放音，因為如在甲端放音，信號電流會被A、C電纜分流，（如圖10）。對于金屬管線的T型接頭也屬類似情況，使用時應多加注意。
（2）將振蕩器輸出端子接到電纜的鉛皮上或金屬管線上，另一輸出端子接到兩根地氣棒上，地氣棒砸到距電纜約10米處，并與電纜走向成45°角的位置上熱線電話：18003262360     15369606236      QQ:1743139049 聯系人：高經理
