| 品牌 | 雷森 |
|---|---|
| 加工定制 | 是 |
| 保護等級 | 1 |
| 標稱放電電流 | 20KA |
| 尺寸 | 10*20*40 |
| 防爆功能 | 超級 |
| 接線方式 | 并聯 |
| 外殼材質 | 塑料 |
| 溫度范圍 | +40~-70 |
| 響應時間 | 25ns（s） |
| 型號 | LSX-40 |
| 最大操作電壓 | 385V |
| 最大放電電流 | 40KA |

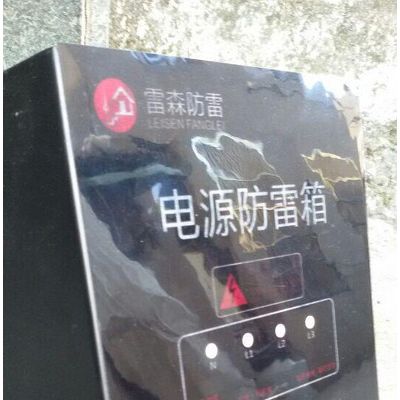

LSX系列三相電源防雷箱
一、產品用途
LSX-40系列三相電源防雷箱適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱通流容量為20kA的防雷箱適用于各種設備電源的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、產品特點
•狀態指示燈，指示三相電源防雷箱工作狀態。
•三相電源防雷箱通流容量大，殘壓低。
•使用范圍廣，ns級響應速度。
•實現差模、共模全方位保護。
•采用特殊沖擊熔片，可靠性高。
•核心元件采用國際知名品牌，性能優越，使用壽命長。
•內部設有溫控、限流電路，徹底避免火災發生。
•節能、環保，安裝簡單、方便，無須特殊維護。
三、技術參數
名稱 | 型號 | 規格 | 標稱通流容量In(kA,8/20 | **大通流容量Imax(kA,8/20 | 保護水平(kV) |
| 響應時間 | 額定工作電壓(VAC) | **大持續工作電壓(VAC) | 漏電流0.75U 1mA(μA) |
三 相 電 源 防 雷 器 | LSX-20 | 小尺寸 | 10 | 20 | 1.5 | 第三級 | ≤25 | 380 | 385 | ≤20 |
LSX-40 | 20 | 40 | 1.8 | 第二、三級 | ||||||
LSX-60 | 30 | 60 | 2.0 | 第二級 | ||||||
LSX--80 | 40 | 80 | 2.2 | 第二級 |
四、安裝注意事項
1．安裝三相電源防雷箱前必須切斷電源，嚴禁帶電操作。
2．三相電源防雷箱可懸掛在墻上或水平放置。
3．安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
4．防雷箱使用期間，應定期檢測并查看指示燈工作狀態。翻蓋式防雷箱：電源指示綠燈亮，表示電源正常接通；防雷指示燈亮綠色，表示防雷箱工作正常，亮紅色，表示防雷箱已劣化，應及時維修或更換。非翻蓋式防雷箱：指示燈亮綠色，表示防雷箱電源及防雷正常，亮紅色，表示防雷箱已劣化。
5． 連接線應采用不小于標準要求的多股銅線，且要求短、粗、直 。
6．非專業人員請勿拆卸。
