品牌	Schneider
加工定制	是
標稱放電電流	20KA
最大操作電壓	420V
最大放電電流	40KA
溫度范圍	1000
響應時間	25N（s）
型號	iPR 20

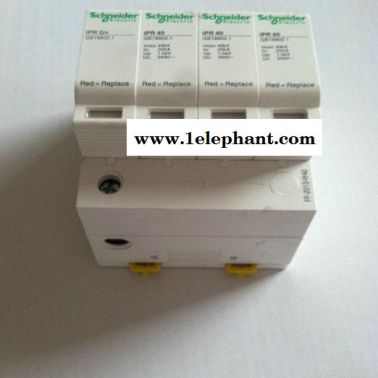

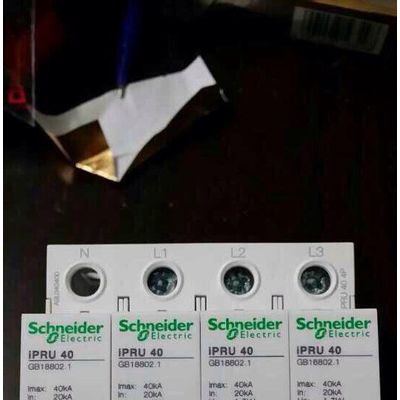

該電涌保護器主要用于三相交流（380V AC）供電的電源線路及其設備的電涌（防雷）保護。放電電流較大，響應時間快；模塊化結構，由底座和可插拔保護模塊組成，易于安裝和維護；保護模塊內具有過熱、過流雙重脫扣裝置，失效顯示窗口，安全可靠；多功能連接端口，可接導線和匯流排，可配置遠程告警遙信端子。


功能和應用領域





根據DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保護器V 20-C是屬于C級的電涌保護器。它保護電氣設備免受各種電壓浪涌的危害。可提供從單模塊到4模塊的不同型號。

型號V 20-C/3+NPE（C級）是用于TN-C-S、TN-S、TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的新需求進行設計的，并達到簡單、安全的安裝。

V 20-C內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。

如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變為紅色。


安裝

V 20-C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。多模塊保護器的各模塊在工廠里已經由內置接地跳線連接，所以保護器只需要做一次接地（PE）連接。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。
