品牌	達泰
型號	R25S

 **線防雷器功能與特點：

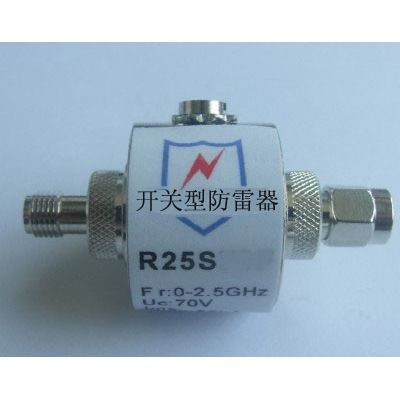

  　　R25S 型天線防雷器專門用于保護DTD系列無線數傳模塊天線饋電單元和收發系統，使其免受雷電過壓和感應過電壓所造成的損壞。
其主要特點是：
☆　 通流容量大
☆ 　工作頻帶特別寬
☆ 　核心部件選用國際**產品，性能優異
☆ 　插入損耗和電壓駐波比小
☆ 　可以同時饋送電源
☆ 　性能穩定、工作可靠
☆ 　體積小、重量輕、安裝方便、無須維護

  二、天線防雷器主要技術參數：
  產 品 型 號 R25S
工作頻率范圍 0~2500MHZ
持續工作電壓  ≤160V
標稱導通電壓（直流100V/s） 310~390V
標稱放電電流（8/20μs） 5kA
**大通流容量（8/20μs） 10kA
限制電壓（10/700μs） ≤600V
電壓駐波比  ≤1.2
插入損耗  ≤0.2dB
接頭形式  SMA(J/K)
工作環境  溫度-40~+85℃，相對濕度≤95%（25℃）



  三、安裝與維護：
  ☆　為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備輸入端各串接一個天饋防雷器。在雷電較少的地區、天線不帶放大器的情況下，也可以只在被保護設備輸入端用一個。
☆　把防雷器上的接線片焊上盡量短的接地導線（導線截面積不小于4mm2），另一端與防雷系統接地母線可靠連接。
☆　在戶外使用時必須有可靠的防雨保護措施。
☆　天饋防雷器無需特別維護。當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，應更換防雷器。
