鍋爐液位信號無線遠傳監測系統

（福耀集團通遼有限公司項目簡報）

特別聲明：文章及方案圖片皆為達泰電子原創，如發現雷同文章，歡迎舉報。

項目背景
福耀集團通遼有限公司位于我國東北部，地處硅砂產地內蒙古通遼市，是福耀集團的浮法玻璃生產基地，公司于1982年建成投產，是浮法玻璃生產廠家。公司地理位置優越，有豐富的玻璃生產原料、燃料和便利的交通運輸。

公司有兩條浮法玻璃生產線，生產能力900噸/日，板面寬度3300mm，4300mm，可以生產4-15mm的浮法玻璃。產品質量符合GB11614-1999標準，并通過ISO9001：2000質量標準認證，產品可應用于建筑、汽車、制鏡等。公司不斷開拓市場，產品銷往韓國、俄羅斯、香港、中東、北美、南美等地區。

客戶需求及無線改造方案

用戶欲將廠區內檢測鍋爐液位的流量計信號采集至約600米遠的值班室內，鍋爐的液位值實時在數顯表上顯示，并能夠在預定液位值觸發警示燈報警。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線的方式完成兩個分散區域模擬量數據的無線傳輸。

西安達泰電子PLC無線通訊團隊給出了如下的解決方案

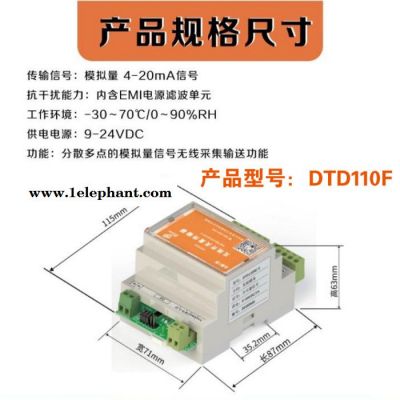

根據現場情況，PLC無線通訊團隊決定在鍋爐流量計旁安裝一塊DTD110FC——達泰無線模擬量傳輸器作為發射端采集鍋爐液位信號；在值班室內安裝一臺DTD110FCY——達泰無線模擬量傳輸裝置（配有數顯表及警示燈）作為接收端，可在數顯表上實時顯示鍋爐液位情況，并在預定液位值報警（該液位值由用戶設定）。本方案自2015年起已使用至今，在工業環境下無線傳輸設備運行良好。

無線通訊方案示意圖

無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，確保數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務：具有20年工業現場調試經驗的無線通訊***團隊，為產品提供可靠的技術支持與售后服務。

產品介紹

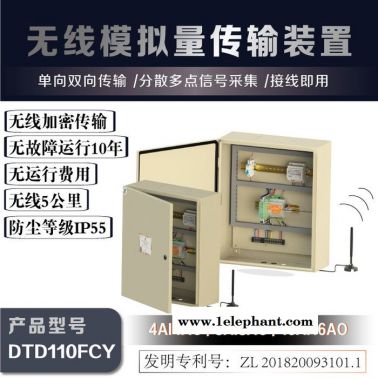

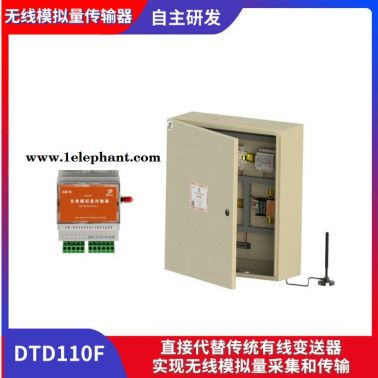

   達泰1系雙向無線模擬量信號傳輸裝置-DTD110FCY

達泰1系無線模擬量傳輸裝置-DTD110FCY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據穩定有效，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP55。無線通訊裝置發射端能夠提供1-4路模擬信號輸入（信道數可以定制），可以直接連接變送器，傳感器，PLC等設備；接收端能夠提供1-4路模擬信號輸出（信道數可以定制），可以直接連接數顯表，DCS，PLC等設備，發射端與接收端成套使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。

成功案例
安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸，100米

山西華瑞煤業有限公司，現場模擬量和PLC之間無線傳輸，300米

澳山西朔州煤矸石電廠，傳感器和PLC模擬量無線傳輸，100米

平莊煤業(集團)有限責任公司，礦區各區域水池液位以及PLC和組態軟件無線通訊，5Km

寧波金田銅業，給料車和地面PLC無線通訊，500米【點擊進入方案】

國電南瑞科技股份有限公司，現場(8DI)到控制室8DO，6KM

國電電力大同發電廠，分布流量計信號無線采集，2KM【點擊進入方案】

四川江油發電廠，輸煤卸料車無線控制系統，300m【點擊進入方案】

華潤電力賀州分公司，電力儀表到DCS系統，2公里，2016

寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里

江陰蘇龍熱電有限公司，裝船機/卸船機與程控室無線傳輸，5km【點擊進入方案】

衡水某酒業公司，兩點水溫信號無線傳輸到車間控制室，1公里

湖北艾爾啤酒有限公司，液位和數顯表模擬量無線傳輸

大唐株洲熱電廠，儀表信號無線通訊，1公里
