一、產品介紹

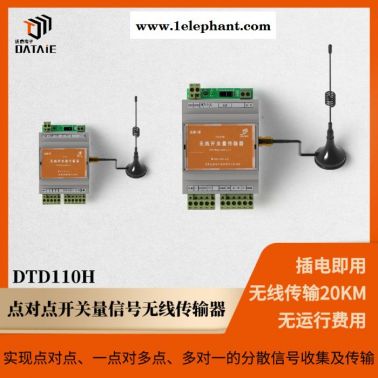

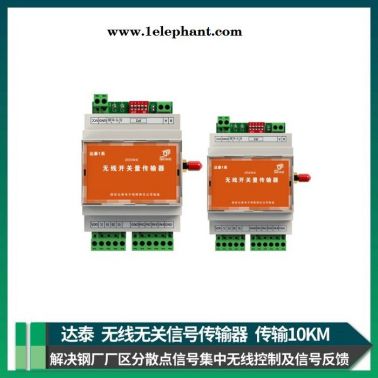

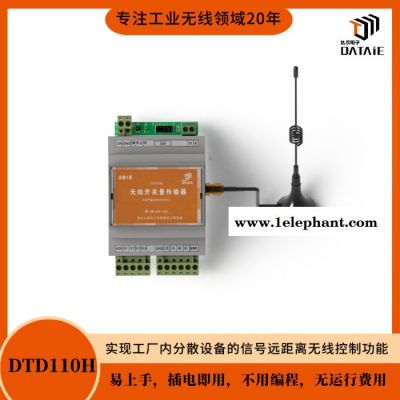

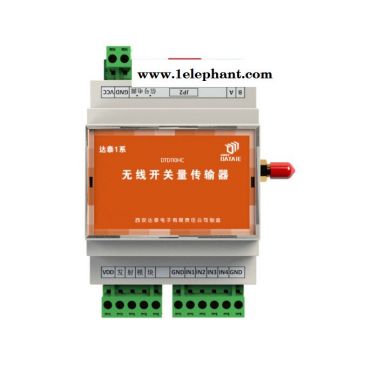

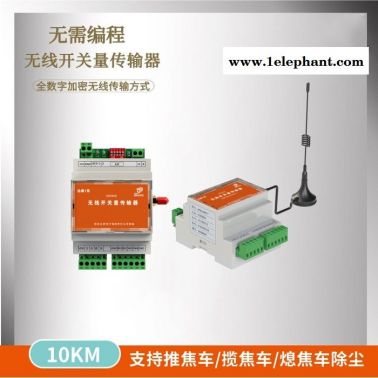

達泰1系工業級無線開關量信號傳輸器DTD110H實現點對點的無線開關信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路無源開關觸點或者0-24VDC電壓信號輸入，與接收端提供4-16路OC門輸出信號，直接驅動24VDC直流繼電器，與發射端信號逐一對應。還可以選用雙向開關量傳輸終端DTD112H，每個終端有4-8DI/4-8DO，兩端的模塊輸入和輸出相互對應。

DTD110H及DTD112H通過無線方式傳輸工業現場的開關量信號，可以接入繼電器、警示燈、PLC或DCS等設備。無線可靠傳輸距離可達50公里，既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工**可以調試使用。

二、產品選型

1. 達泰1系工業級開關量信號無線傳輸器-DTD110H

2. 達泰1系工業級開關量信號無線傳輸裝置-DTD110HY

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器，工業無線通信模塊,西安達泰電子,工廠無線技改

三、現場應用

1. 應用場景一：焦化廠焦爐爐頂無線除塵系統

由于近年來重工業工廠的環保要求愈加嚴格，焦化廠的焦爐爐頂也需要做除塵維護，從而有效的過濾掉生產中所產生的粉塵污染。現在用戶想要在1公里外的程控室，遠程控制爐頂除塵設備的煙氣調節閥、空氣調節閥、安全閥等16路開關量信號。因為除塵設備都是在后期加裝上去的，所以想要實現遠程控制**得重新敷設線纜。由于設備是移動狀態對線纜磨損較大，且現場粉塵等因素會直接造成安全事故，因此除塵系統本身并不適于用線纜的方式與程控室進行通訊。故用戶考慮應用無線的方式來解決這一問題。

無線解決方案：

根據現場情況，決定采用一套DTD120HC—開關量無線傳輸器來完成焦爐爐頂除塵系統與程控室之間的信號傳輸任務。DTD120HC-T開關量無線傳輸器發射端安裝在程控室內，將控制除塵系統的IO信號源接入發射端。接收端安裝在除塵系統的控制柜內，接入對應的閥門信號等信號源。以上方案實現工作人員在程控室內，遠程控制焦爐爐頂除塵系統的多個閥門啟停信號。
無線通訊方案示意圖 ▼

2. 應用場景二：百歲山生產基地無線水位控制系統應用

用戶希望在中央控制室里，遠程控制生產基地內10個不同地方的水井抽水電機啟動和停止。距離在1公里左右。

無線解決方案：

本方案旨在使用無線方式，實現在中央控制室**可以控制廠區內10個水井抽水電機的啟動和停止。運用DTD110HC-開關量無線傳輸器來完成整套系統的無線需求。在每個水井的抽水電機控制箱內安裝一塊兒DTD110HC-R開關量無線傳輸器的接收端，輸出兩路信號，分別控制抽水電機的啟動和停止信號，并在每個開關量無線傳輸模塊上預留兩路備用開關量信號。開關量無線傳輸器的發射端 DTD110HC-T所發出的所有IO信號，直接接入中央控制室內控制抽水電機工作邏輯的PLC的IO接口。通過以上方案，可以快速實現無線遠程控制廠區內不同位置的抽水電機工作。此方案自2014年起**在景田百歲山生產基地使用至今。
無線通訊方案示意圖 ▼

3. 應用場景三：電廠輸煤卸料車無線改造

現要將以下3條卸料車生產線的信號傳輸裝置全部改造為無線信號傳輸裝置。取消卸料車現有的拖纜，安裝三套無線傳輸裝置，主從站分別安裝在輸煤程控PLC**地遠程站和119CX、219CX及005CX卸料車上，滿足卸料車與輸煤程控PLC系統之間信號交換的需要。

無線解決方案：

DTD122HCY多路開關量無線信號傳輸裝置采用工業標準防水機箱底板，不銹鋼防塵防爆外殼。該裝置將智能控制器管理，無線數據終端與信號采集處理系統相結合實現卸料車的無線遠程控制；提供多路無源觸點信號輸入和遠端繼電器常開觸點輸出；該裝置是成對使用的,由于是雙向信號傳輸，因此該裝置不分收發。使用過程中不需要二次編程，也沒有運行費用，設備維護簡單，幫電廠解決卸料車工作成本大的問題。
無線通訊方案示意圖 ▼

4. 應用場景四：水泥廠堆取料機的無線通訊方案

生產中圓堆廠房內的堆取料機及長堆廠房內的堆料機和取料機共四臺，擔負著儲存、輸送原料的重要任務。現要將堆取料機與中控室的信號由滑觸線傳輸方式改為無線傳輸。

無線解決方案：

用3套DTD122HC用來完成控制室與堆取料機的無線控制。用2套DTD120HC用來完成堆料機對2臺取料機的無線控制，共8路開關量信號。
無線通訊方案示意圖 ▼

5. 應用場景五：碼頭卸船機與地面連鎖信號無線方案

目前碼頭裝船機與程控通訊采用卷盤電纜的方式進行通訊，由于現場環境比較惡劣，灰塵大并且常年處于潮濕腐蝕下，會對現場通訊電纜造成很大的損壞，長此以往信號傳輸容易出現中斷及信號不好等故障，為了能解決這個潛在的問題，要求無線設備在性能方面有獨特的優勢，在工作中無故障率的時間長，設備在安裝和使用過程中簡單和方便，在后期無大量的維護工作。

無線解決方案：

程控中心的無線測控終端完成與裝船機和卸船機信號傳輸，并根據DCS的指令發出中控允許裝船、卸船、系統皮帶運行等信號分別給裝船機和卸船機，并能滿足1對4的工作方式。對于程控室程控室的無線設備需要具備20DI/20DO信號。 程控部分使用的無線測控裝置型號為：DTD122HUY-20/20
無線通訊方案示意圖 ▼

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器，工業無線通信模塊,西安達泰電子,工廠無線技改

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾**之內**可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工**可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

無線IO，無線開關量傳輸器，無線數字量采集器，無線開關量發射器，無線控制繼電器，工業無線通信模塊,西安達泰電子,工廠無線技改

五、成功案例

? 山東金能科技有限公司，PLC與現場設備之間無線控制，2發8收
? 內蒙古億利冀東水泥，門衛報警信號與監控室之間無線通信，2KM
? 內蒙古神華集團，4個車子和閥門風機無線通訊
? 福建三鋼(集團)有限責任公司，PLC之間開關信號無線傳輸
? 格力電器（合肥）有限公司 DTD110HC, 廠內1KM 現場的報警信號---值班室
? 山東青島海爾，車間模擬信號無線傳控制室
? 福建加多寶飲料有限公司4DI/4DO雙向DTD110HA，機器人無線控制，2014年實施
? 山西永鑫煤焦化有限責任公司，車間報警信號傳到監控室，500m
? 泊頭大華環保 （焦化環保），焦車和地面除塵無線通訊
? 華潤電力投資有限公司河北滄州分公司，DTD112HC, 雙向開關信號無線傳輸
? 奇瑞汽車股份有限公司，S7-1200PLC和AB1756PLC之間無線通訊
? 海螺水泥廠，水泥裝袋機和計數系統無線傳輸
? 湖南邵陽為百水泥，余熱發電熱風閥與水泥線熱風閥閥位信號互傳與控制
? 福萊特玻璃集團股份有限公司 DTD110HC，玻璃生產線開關控制，2014年至今
? 廣西華潤電力，水池液位（沒電）和PLC無線控制，1千米
? 河南新科起重機股份有限公司，井底8DI傳輸到井上
? 連云港食用菌成套設備有限公司，廠內水池水位遙測，800米
? 廣東云浮發電廠，廠內水池水位監測，500米

? 持續更新

六、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、高效”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供全方位的技術保障。現已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
