| 產地 | 廣東中山 |
|---|---|
| 長度 | 120 |
| 額定電壓 | 24v |
| 額定功率 | 25W |
| 防護等級 | 56 |
| 類型 | LED信號燈 |
| 顏色 | 白色,紅色 |
| 光源類型 | LED |
| 燈頭型號 | 通用 |
| 品牌 | ciscoreddy |
| 型號 | ciscoreddy |
| 加工定制 | 是 |
| 中心光強 | 60~80/mim |
報警燈 （英文：Warning lights）適用范圍：廣泛適用于各種特殊場所作警示標志，也適合于市政、施工作業和監護、救護、搶險工作人員作信號聯絡和方位指示之用。 產品特點編輯 光效節能 光源選用超高亮度固態免維護LED光源，光效高、壽命長、節能環保；優良的芯電路設計，聲音和聲光兩種工作模式任意轉換，聲音報警聲強高達115分貝以上，穿透能力強。充電電池 高能無記憶電池組，充放電性能穩定、容量高、自放電率低、節能環保。安全可靠 采用先進的光學軟件和優化的結構密封設計，外殼選用進口的工程塑料，經受強力的碰撞和沖擊，確保燈具可在惡劣的環境中長期穩定可靠的工作。使用方便 體積小、重量輕額定電壓、攜帶方便，可采用臺面放置、手提、磁力吸附等多種方式。 技術參數編輯 1 3.7 V DC2 額定容量 Ah 43 光源(LED) 工作電流 250 mA平均使用壽命 100000 h4 連續照明時間 h >155 電池耗盡后 8 6 電池使用壽命 循環 約10006外形尺寸 mm 96×96×165 8 重 量 kg 0.6

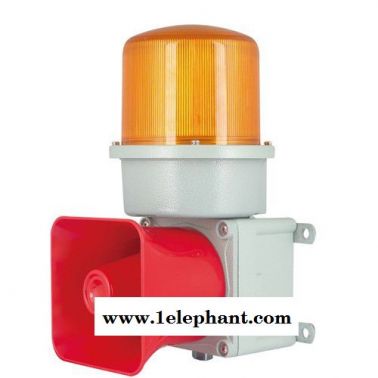

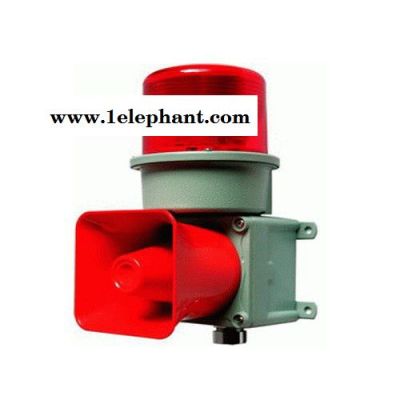

TLNEDL系列重負荷 LED旋轉亮發光 工業用聲光報警器 | 壓鑄鋁合金材料外殼/堅固耐用 | ||||||
高亮LED發光二極管 120DB | |||||||
| |||||||
產品功能介紹 |
| ||||||
1.堅固經久耐用的工業用,重負荷、船用產品 | |||||||
2.采用引進技術自主設計，將LED旋轉亮發光警示燈,信號燈與揚聲器相結合構成重負荷聲光組合產品 | |||||||
3.鋁合金底座，堅固經久耐用 | |||||||
4.產品內部配裝有音調選擇開關及音量調節器，使用者可以根據需求相應的調節音調和音量大小,詳細的選擇方式見下表 | |||||||
5.可根據用戶需求加裝不銹鋼金屬保護網 | |||||||
6.適合用于各種天車,行車,起重機、輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工行業,室外成套設備等 | |||||||
7.燈罩顏色 :紅色-R 黃-Y 綠-G 藍-B | |||||||
8.閃亮次數 : 60~80/mim | |||||||
9.音量 : Max.120dB | |||||||
10.材質 : 燈罩-PC, 身體-壓鑄鋁DIECAST Al, 喇叭外殼:(方喇叭的PC塑料,圓喇叭的-SUS316L), 反光鏡-耐熱性ABS | |||||||
11.技術認證 : CE, KIMM, ABS | |||||||
12.保護等級 : IP56 | |||||||
13.此款產品可按客戶需求加裝保護網，標準型產品不包含保護網 | |||||||
14.圖片的產品安裝防水接頭，安裝船舶用填料函的產品可以定做 | |||||||
產品規格 | |||||||
型號 | 內裝音 | 電壓 | 電流 | 重量 | 音量 | 顏色 | |
TLNEDL | WS-警告音12音 | DC12V | 1.305A | 3.02Kg | 120dB | 紅-R | |
WP-特殊警告12音 | DC24V | 1.095A | 120dB | 黃-A | |||
WM-音樂音20音 | AC110V | 0.372A | 3.39Kg | 116dB | 綠-G | ||
WA-警報音20音 | AC220V | 0.181A | 118dB | 藍-B | |||
WV-語音3頻道 | AC380V | 0.123 | 116dB | 白-W | |||
超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(48V, 440V 等)可以定做 | |||||||
* 外形安裝圖 | * 接線方法 | ||||||
| 電源線 引入口(CABLE ENTRY) | ||||||
| |||||||
1.使用防水接頭或者船舶用填料函 | |||||||
2.電源線 接入口:標準規格 : PF 1/2 | |||||||
3.引入口 PF 3/4 尺寸可以定做 | |||||||
接線方法 | |||||||
1.AC交流電源產品：不用分正負極,直接連接電源. | |||||||
2.DC直流電源產品：黑色線端子連接在負極(-)。 | |||||||
3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型 | |||||||
| |||||||
定做產品(-LC型)引出電源線和信號線。 | |||||||
1.引出電源線規格: UL1015-NO18(0.75sq) x2c400mm | |||||||
2.引出信號線規格: UL1007-NO.22(0.3sq)400mm | |||||||
* 使用時注意事項 | |||||||
1.本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。 | |||||||
2.電源線連接入口用防水用接頭或防爆型接頭，保證產品的封閉性能。 沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。 | |||||||
3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或導致產品動作不良等問題。請保證使用電壓在額定電壓的±5% 以內的范圍。 | |||||||
4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。 | |||||||
5.不要給產品強的沖擊，這會成為部件的損壞或斷路的原因 | |||||||
6.不要把外露在產品上的電線強制的拉長。 這是引起產品故障的原因之一。 | |||||||
* 信號音的選擇和接線方法 | 音色種類的選擇方法 | ||||||
選購形式(LC):-利用外部接點控制 | 標準形式:-利用內部開關 | 1.本產品內部有12種報警和20種音樂聲選擇，標準產品（利用內部選擇音色選擇開關）上可以利用音的選擇開關(左圖)選擇音的種類 | |||||
|
| ||||||
2.利用外部觸點選擇音的方法是定做型的產品(-LC)的接線，參考左圖項內容選音的種類。 | |||||||
音量大小的調節方法 |
| ||||||
1.本產品內部電路板上有音量調節裝置(左圖)。調節器向順時針的方向旋轉，音量增加，逆時針的方向旋轉音量減少。 | |||||||
請用戶仔細閱讀使用說明書和參考產品結構圖按照正確的使用方法操作. | |||||||
* 信號燈的長亮/閃亮選擇 | |||||||
為了方便用戶的使用，安裝板上有長亮/閃亮選擇開關。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作。 | |||||||
1.燈罩(保護網)的分離:把固定燈罩固定環(保護網)的螺栓(M4螺栓 4EA)擰開，分離燈罩固定環(保護網)和燈罩，確認LED線路板上的長亮/閃亮選擇開關。(如下圖) | |||||||
2.長亮/閃亮動作選擇開關: |
| ||||||
a). 用長亮/閃亮選擇開關，選擇需要的動作 | |||||||
b). 開關在L的位置的時候常亮。 | |||||||
c). 在LF的位置的時候閃亮。 | |||||||
| |||||||
* 型號選擇 | |||||||
TLNEDL - | WS - | 220 - | R - | P- | LC | ? | |
型號 | 音色 | 電壓 | 燈罩顏色 | 保護罩 | 控制方式 |
| |
TLNEDL(LED長亮) | WS(警告音) | 12-DC12V | 紅-R | 無指定(None)不帶防護網罩 | 無指定(None)選擇內部開 |
| |
TLNEDLF(LED閃亮) | WP(告警音) | 24-DC24V | 黃-Y |
| |||
TLNEDLR(LED旋轉亮) | WM(音樂音) | 110-AC110V | 綠-G | P指定(Order)帶防護網罩 | LC指定(Order)選擇外部接點 |
| |
TLNEDLS(LED頻閃) | WA(警報音) | 220-AC220V | 藍-B |
| |||
TLNEDHL(LED超高亮) | WV(聲音信號) | 380-AC380V | 白-W |
| |||
技術資料下載(download) | |||||||
下載(download) | |||||||
報警聲音試聽: | |||||||
* 20種音樂調和警告音的開關選擇表 | |||||||
| |||||||
* 12種報警和警告音的開關選擇表 | |||||||
| |||||||
?
