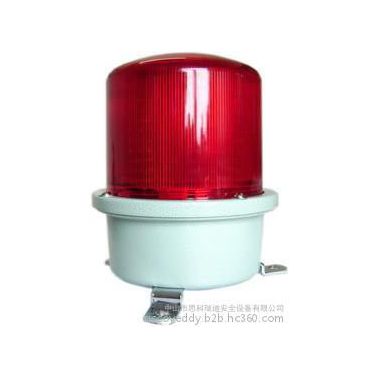

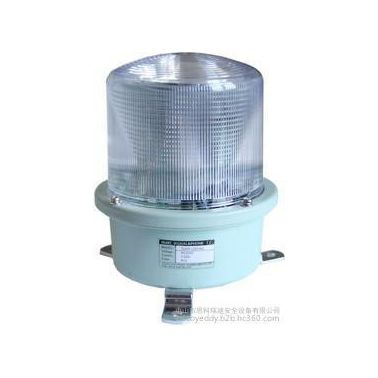

TLH1TL系列重負荷 工業用 警示燈 信號燈

壓鑄鋁合金材料外殼/堅固耐用

LED高亮發光二極管SERIES-125mm

產品功能介紹

1.堅固經久耐用的工業用,重負荷、船用警示產品

2.采用引進技術內反光鏡反射原理使光照更擴散,發光更均勻的自主設計，高亮度LED長亮/閃亮警示燈,信號燈

3.壓鑄鋁合金底座.防水耐腐,堅固經久耐用的工業用,重負荷.船用警示產品

4.產品內部電路板配裝有發光模式選擇，使用者可以根據現場需求選擇長亮,閃亮,詳細的選擇方式見下表

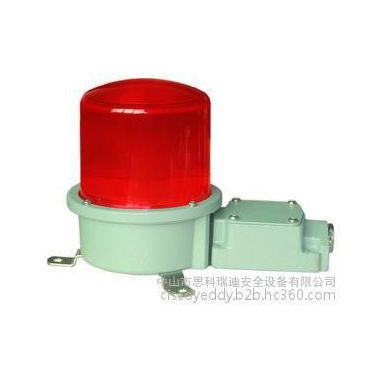

5.可根據用戶需求加裝不銹鋼金屬保護網,加裝接線盒

6.適合用于各種天車,行車,起重機、輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工行業,室外成套設備,生產線等工業警示

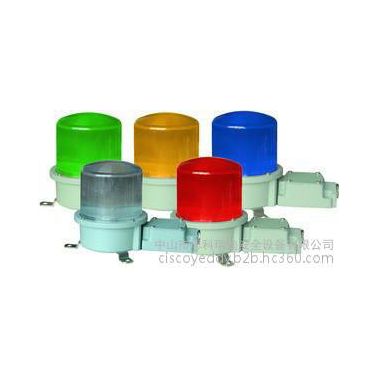

7.燈罩顏色 :紅色-R    黃-Y    綠-G     藍-B

8.閃亮次數 : 60~80/mim

9.音量: (內裝蜂鳴器時)  90dB        -Y32(32種報警音-110dB)

10.底座標準顏色:MUNSELL NO.7.5BG7/2

11.材質 : 燈罩-PC, 身體-壓鑄鋁DIECAST Al, 不銹鋼網罩-SUS316L, 反光鏡-耐熱性ABS

12.技術認證 : CE, KIMM, ABS

13.保護等級 : IP56.

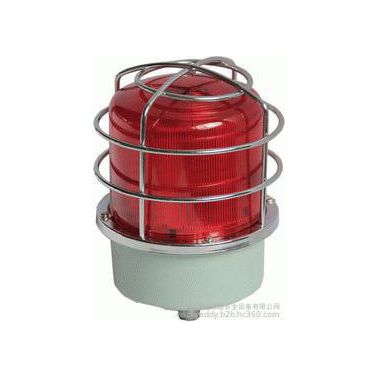

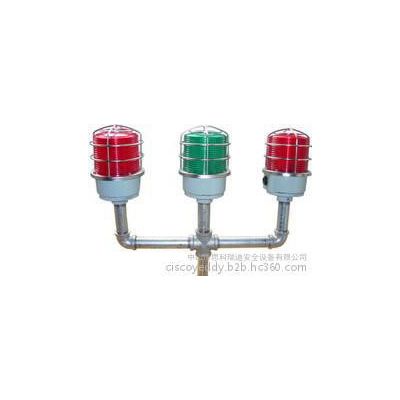

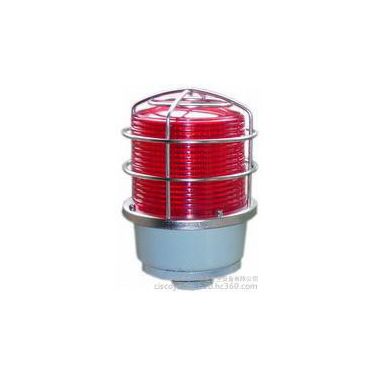

14.此款產品可按客戶需求加裝保護網，標準型產品不包含保護網

15.圖片的產品安裝金屬船用防水接頭.船舶專用填料函產品需定做

產品規格

型號

內裝音

電壓

電流

重量

閃亮次數/flashe

顏色

TLH1TL

斷續蜂鳴/80-90DB

DC12V

 0.670A

1.39Kg

60-80Per/Min

紅-R

TLH1TLF

連續蜂鳴/80-90DB

DC24V

 0.670A

黃-Y

TLH1TLR

Y32-(32種報警聲110DB)

AC110V

 0.156A

1.87Kg

綠-G

TLH1TLS

AC220V

0.087A

TLH1TS

AC380V

0.052A

超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(48V, 440V 等)可以定做,不銹鋼網罩(0.25kg)

* 外形安裝圖

* 接線方法

電源線 引入口(CABLE ENTRY)

1.使用防水接頭或者船舶用填料函

2.電源線 接入口:標準規格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接線方法

1.AC交流電源產品：不用分正負極,直接連接電源.

2.DC直流電源產品：黑色線端子連接在負極(-)。

3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型

定做產品(-LC型)引出電源線和信號線。

1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm

* 使用時注意事項

1.本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。

2.電源線連接入口必須使用IP56防水用接頭或防爆型接頭，保證產品的封閉性能。 沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。

3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或導致產品動作不良等問題。請保證使用電壓在額定電壓的±5% 以內的范圍。

4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。

5.不要給產品強的沖擊，這會成為部件的損壞或斷路的原因

6.不要把外露在產品上的電線強制的拉長。 這是引起產品故障的原因之一。

* 型號選擇

TLH1TL   -

Y32-

220   -

R

型號

音色

電壓

顏色

TLH1TL(LED常亮)

BZ1(連續音80-90dB)

12-DC12V

紅-R

TLH1TLF(LED閃亮)

BZ2(斷續音80-90dB)

24-DC24V

黃-Y

TLH1TLR(LED轉亮)

Y32(32種報警聲-110DB)

110-AC110V

綠-G

TLH1TLS(LED頻閃)

220-AC220V

TLH1TS(氙氣燈)

380-AC380V
