電壓	220V
規格	懸掛式
光源功率	5W
品牌	言泉電氣
型號	BYY

技術參數：

1. 執行標準：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000

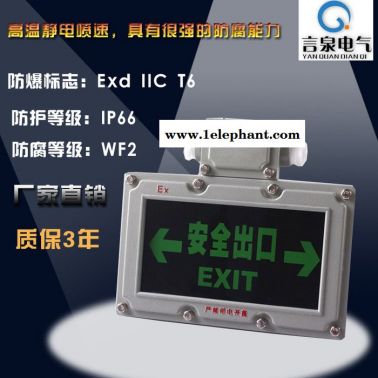

2. 防爆標志：ExdeⅡBT6等效于Ⅱ2G EExdeⅡBT6(歐標)

3. 額定電壓：220V/50Hz(如有特殊要求請注明)

4. 防護等級：IP66

5. 防腐等級：WF1

6. 光    源：超高亮度的LED光源

7. 功    耗：5W

8. 電纜規格：Φ10mm～Φ14mm 引入口規格：G3/4″

9. 安裝方式：吸頂式（x）壁式（b）吊桿式（g）

10. 燈具重量：6.5kg

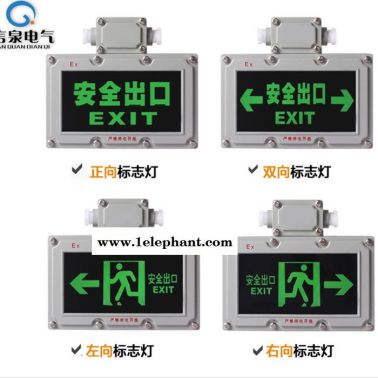

適用范圍：

本公司為滿足石油、化工、油庫、鐵路、電力、消防、冶金、船舶等方位指示照明的需

要，研制開發生產的防爆標志燈，可在易燃易爆場所和環境作路標指示或停電應急時

安全疏散導向指示照明。


安裝使用：

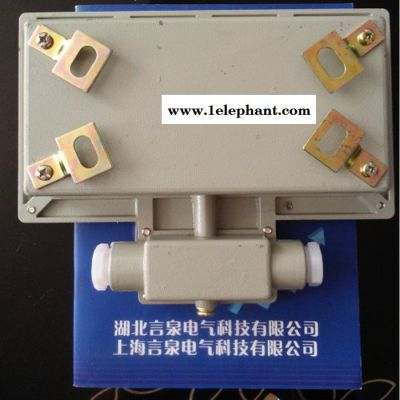

1、先確定燈具安裝位置，再按所需的安裝方式將燈具固定。

2、根據接線需要選定左或右側作為電纜引入口，再根據所選φ8-12mm電纜線直徑確定相應的橡

膠密封圈套入電纜線。

3、打開燈具右側的兩個翻扣，掀開燈蓋，用所配專用工具旋開引入電纜一側的接線盒蓋，擰下壓

線柱的帽，將電纜線一端從引入口引入并按接線板上的極性標志接好電線，然后擰緊壓線柱帽，

再蓋上接線盒蓋，并用專用工具旋緊。

4、將電纜引入口的壓緊螺母擰緊，然后合上燈蓋，將翻扣扣緊，再用所配螺堵將另一端的電纜引

入口堵上即可。

5、將電纜線另一端通過防爆接線盒或直接引入防爆開關接通市電，啟動開關，燈具即可正常工

作。

6、若需多燈或同其它電器并聯使用，則按上述方法從另一電纜引入口接入電纜線

產品特色：

1. 外殼采用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑。

2. 電子發光板式采用特有的場致發光型式，圖案清晰明亮，發光均勻性強，耗電低，應急時間在2

小時以上。

3. LED式采用綠色環保光源—高亮度LED光源作特殊的背景光設計，圖案受照面均勻，柔

和。本燈具在正常工作時幾乎不耗電，并且光源壽命長達5萬小時，內部電路設有多重保護功能，

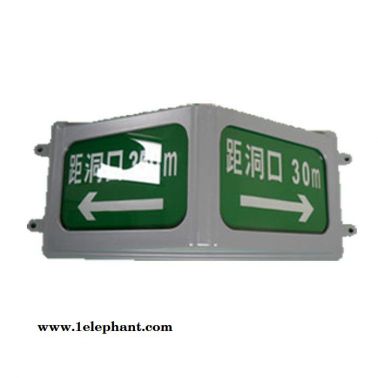

使該燈具幾乎免維護。該燈具可根據要求設計成兩面同時顯示圖案，且結構輕巧，采用分體式設

計。

4. 主電路裝在單獨的隔爆外殼中，可獨立開蓋，便于安裝。指示圖案采用外加方式，獨立于隔爆

外殼以外，在正常使用過程中指示裝置的損壞不影響燈具的防爆性能。

5. 主電停電后自動轉換為應急功能，應急工作時間達90分鐘，是普通標志燈的兩倍。
