■型號命名

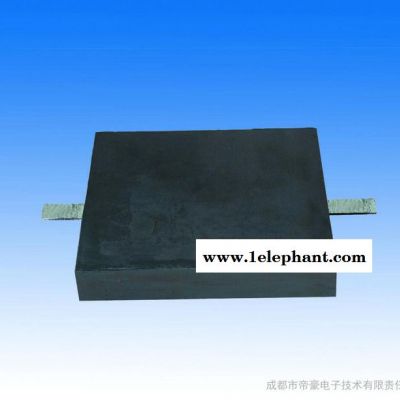

DHJ02平板型石墨接地模塊  品牌 帝豪

1   帝豪平板型非金屬接地模塊概述
　   帝豪DHJ02型非金屬高效接地體是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，
可用作建筑物(構筑物)防雷接地、防靜電接地、交流工作接地、直流工作接地、安全保護接地以及其它目的接地體。
　　帝豪DHJ02型非金屬高效接地體執行企業標準：Q/YD.J.001-2004
　　本產品通過部級生產定型鑒定。
2   帝豪平板型非金屬接地模塊性能特點
1)    耐腐蝕、無毒害、使用壽命長、安裝方便；
2)    能吸濕保濕、接地電阻低，要比相同尺寸的鋼管接地體低22%～40%；
3)    大電流沖擊后阻值不增大，也無變硬、發脆、斷裂現象；
4)    在高土壤電阻率地域接地，能有效地降低接地電阻；
5)    非金屬高效接地體受季節影響小，阻值能保持長期穩定。
3   帝豪平板型非金屬接地模塊工作原理
　　帝豪平板型非金屬高效接地體內置有金屬極芯，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。其機理：
增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了非金屬高效接地體材料的導電作用。
4   帝豪平板型非金屬接地模塊技術指標

5   帝豪平板型非金屬接地模塊用量計算
　　根據擬建接地裝置埋設地層的電阻率，采用下式計算非金屬高效接地體的用量。
　DHJ02型，水平埋置，單個非金屬高效接地體的接地電阻：
　　
　　并聯后的總接地電阻：
　　
式中：
ρ— 埋置地層的電阻率（Ω·m）；
a、b —DHJ02型非金屬高效接地體的長、寬；
M0 — 非金屬高效接地體調整系數  DHJ02型取0.33；
n — 非金屬高效接地體個數；
η — 非金屬高效接地體利用系數，可采用0.55～0.85。
    亦可采用技術指標表備注欄所列估算式進行簡易計算。
6   帝豪平板型非金屬接地模塊埋設方法
6.1  帝豪平板型非金屬接地模塊可進行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般為0.8m～1.0m。
6.2  采用幾個模塊并聯埋置時，模塊間距不宜小于4m，如條件不允許，可適當放寬。
6.3  非金屬高效接地體的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。
焊接長度應不小于100mm，不允許虛焊、漏焊。
6.4  應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。
7   帝豪平板型非金屬接地模塊注意事項
7.1  貯存非金屬高效接地體應經常維護，保持一定濕度，避免高溫、干燥、曝曬。
7.2  運輸和安裝時，應避免機械力損傷非金屬高效接地體。選擇埋設位置時，應避開可能遭受化學腐蝕及高溫影響地段。
7.3  回填土?xí)r可適量灑水分層夯實，待非金屬高效接地體吸濕72小時后測量接地電阻。
7.4  在寒冷地區，非金屬高效接地體應埋設在凍土層以下
