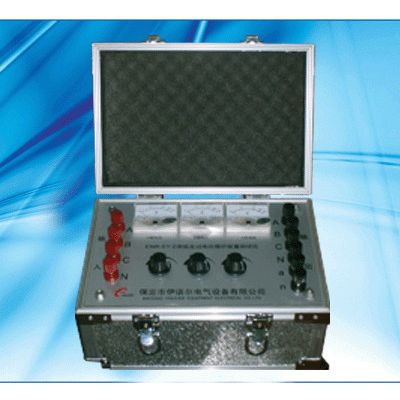

ENR-SY-2消弧及過電壓保護裝置測試儀
一、概 述消弧及過電壓保護裝置（以下簡稱裝置）的模擬試驗是出廠檢驗和現場檢驗的必檢項目。模擬試驗檢測設備的好壞直接影響消弧及過電壓保護裝置的使用性能。為滿足檢測需要，根據裝置的功能研制了消弧及過電壓保護裝置測試儀（簡稱測試儀ENR-SY-2）。
二、測試儀額定參數1、額定輸入電壓：UAN = UBN = UCN =220V
2、輸出電壓： UaN = UbN = UcN = U = 100V
3、準確等級：1.0級
4、頻率響應：40∽200HZ
5、室溫：20℃±3℃≤90%RH平均每變化10℃引起的附加誤差不超過基本誤差值
6、型號：ENR-SY-2
三、測試儀的工作原理1、 測試儀的組成
由隔離變壓器、輸出變壓器、調壓電位器TYQ、電壓表等組成。
2、 測試儀工作原理
三相電源接入A、B、C、N,工作時調壓電位器根據電力系統不同的故障性質所出現的不同電壓值進行調整，使輸出的二次電壓與系統實際故障電壓相同。輸出端子為黑色，標號A、B、C、N、a、n。電壓表監視測試儀輸出電壓的數值。
四、測試方法使用時應先將三相四線電源與輸入端的A、B、C、N連接，測試儀的輸出端的A、B、C、N、a、n與裝置的控制器的相應端子一一對應連接。檢查調壓電位器輸出在**小位置后投入電源開關。
1、PT斷線
分別調整故障相和非故障相電壓如表1 所示，裝置應具有相應顯示。 表一
| A | B | C | 顯示 | |||
A相斷線 | 10 | 50 | 50 | A--d | |||
B相斷線 | 50 | 10 | 50 | B--d | |||
C相斷線 | 50 | 50 | 10 | C--d |
2、金屬性接地和弧光接地
調整電位器可分別做A相、B相、C相的金屬性接地和弧光接地，只是在調整輸出電壓時有所不同，具體數據如表2所示。
表二
| 金屬性接地 | 弧光接地 | |||||||||
A相 | B相 | C相 | 顯示 | A相 | B相 | C相 | 顯示 | ||||
A相接地 | 10 | 85 | 85 | A--J | 35 | 110 | 110 | A-- | |||
B相接地 | 85 | 10 | 85 | B--J | 110 | 35 | 110 | B-- | |||
C相接地 | 85 | 85 | 10 | C--J | 110 | 110 | 35 | C-- | |||
上述試驗數據與顯示滿足表中的要求回路動作符合設計要求判定為模擬試驗合格
