華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器
華瑞SP-1003PLUS系列采用壁掛式及盤裝式，包含2路、4路、8路、16路控制器，滿足不同用戶的需求，RS485、每通道2級無源開關量輸出（關斷延時0~60min可設定），可方便接入PLC/DCS等工控系統
【詳細說明】

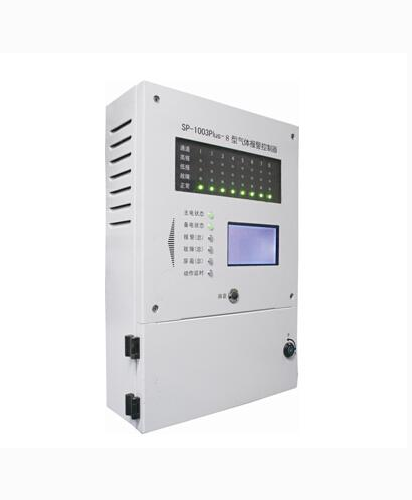

華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器介紹
SP-1003系列控制器采用壁掛式及盤裝式安裝方式的氣體報警控制器。適用于各種標準 4～20mA 信號的測量與控制。可廣泛應用于石油、化工、冶金、礦業、消防、燃氣、環保、電力、通訊、造紙、印染、糧食儲備、城市供水、污水處理、食品、科研、教育、國防等領域。
采用壁掛式及盤裝式，包含2路、4路、8路、16路控制器，滿足不同用戶的需求
多種信號輸出
RS485、每通道2級無源開關量輸出（關斷延時0~60min可設定），可方便接入PLC/DCS等工控系統
友好的人機操作界面
2、4、8路采用超高亮LED顯示，直觀、清晰
16路采用大屏幕點陣LCD液晶顯示，中文菜單
現場聲光指示
現場聲光指示，可直觀、清晰的為管理人員提供當前被監測環境危險級別信息
兩級報警值設定，不同聲光信號指示不同報警級別
功能齊全
可存儲報警記錄，便于查詢、管理
具有鎖定顯示和自檢功能，便于維修
帶備用電源，保證主電被切斷后，依然可正常工作2h以上
SP-1003-2華瑞科力恒壁掛式報警控制器SP-1003PLUS-4技術參數
工作電源220VAC，50Hz(0.5A)
備用電源2 通道12V，2.2Ah；4/8/16 通道12V，7Ah
輸出電源16VDC，500mA
工作方式巡檢
采樣速率2/4/8 路：125 毫秒/ 路，16 路： 62.5 毫秒/ 路
功率2 路20W，4 路30W，8 路50W，16 路80W( 滿載）
輸入信號4~20mA(2 線/3 線 檢測器）
報警記錄
最先報警通道號顯示、報警部位顯示、報警事件
記錄
報警設定越限( 上限) 報警，兩級限值可設
報警功能
各級獨立的LED 燈指示和不同頻率的聲響報警區
分不同報警等級
報警輸出兩級無源報警繼電器/ 路
觸點容量220VAC，5A
通訊接口RS485
環境溫度-20℃ ~+55℃
環境濕度0~90% RH（無凝露）
環境壓力86kPa ~106kPa
顯示方式2/4/8 路：超高亮LED
16 路：240×64 點陣LCD
分辨率0.01(0~99)/0.1(100~999)/1(1000~2000)/0.1( 氧
氣)
測量精度＜ ±1%
外形尺寸
320mm×220mm×100mm(HWD)/2 路
470mm×310mm×115mm(HWD)/4、8 路
500mm×350mm×135mm(HWD)/16 路壁掛
133mm×606mm×250mm(HWD)/16 路盤裝
重量6.0kg/2 路；12.0kg/4、8 路；13.0kg/16 路
CMC 京制00000301 號
華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器
產品型號 通道數量 安裝方式 安裝附件
SP-1003-2 2 壁掛 壁掛安裝附件
SP-1003-4 4 壁掛
SP-1003-8 8 壁掛
SP-1003-16 16 壁掛/盤裝
