| 產地 | 北京 |
|---|---|
| 工作電壓 | 12V |
| 環境濕度 | 10-95% |
| 環境溫度 | -10-+50℃ |
| 品牌 | CMD |
| 型號 | CMD-YWT04-R4 |
| 是否加工定制 | 否 |

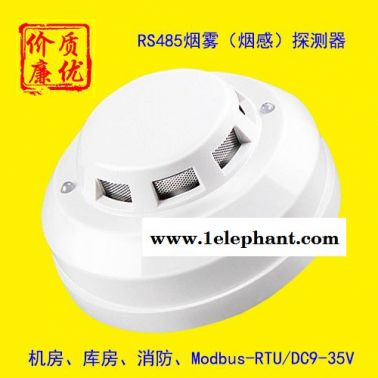

產品簡介：
本產品為光電煙感火災探測器（以下簡稱探測器），產品采用獨特的結構設計及光電信號處理技術，具有防塵、防蟲、抗光線光線干擾等功能，從設計上保證了產品的穩定性。本產品對緩慢陰燃或明燃產生的可見煙霧，有較好的的反應。適用于住宅、廠房、商場、賓館、辦公樓、教學樓、銀行、圖書館、以及倉庫等場所的火災報警。
工作原理：產品采用煙霧中的顆粒折射紅外光的原理探測火災，電路主要由紅外發射部分和接收部分組成，發射管與接收管置于光學迷宮中，光學迷宮可屏蔽外界雜散光的干擾，但不影響煙霧進入。在煙狀態下，只接收到很弱的紅外光，當煙霧進行時，由于散射作用，使接收光信號增干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。
技術參數：工作電壓：直流12/24V
待機電流：≤30mA
報警電流：≤50mA
報警指示：紅色LED閃爍
工作溫度：-10℃～＋50℃
環境溫度：95％RH（無凝結現象）
抗RF干擾：10MHz – 1GHz 20V/m
信號輸出：RS485標準Modbus-RTU協議
執行標準：GB4716-2005，EN54-7
靈 敏 度：0.5db/m(±0.1db/m)
外形尺寸：104mm(直徑)*-51mm(高度)
覆蓋區域：當空間高度為6m-12m，一個探測器的保護面積對一般保護現場而言為80平方米；空間高度為6m以下時，保護面積為60平米。具體參數應以火災自動報警系統設計規范GB50116-98為準
功能特點：自動復位
紅外光電傳感器
采用MCU智能處理電路
LED指示報警
SMT工藝制造，穩定性強
防塵、防蟲、抗白光干擾設計
金屬屏蔽，抗射頻干擾（20V/ m – 1GHz）
產品安裝： 安裝方法：選擇適合的安裝位置，一般安裝于探測器覆蓋區域中央的天花板上。
接線說明:
(2) 通訊波特率4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：N，8，1無校驗位、8個數據位、1個停止位。
(4)儀表地址：1~255可設置；默認出廠設備地址為10。
本機目前支持01H、02H、03H、04H讀命令，
01H、02H、04H讀命令功能相同，發送和返回除功能碼不同，其他都相同；
03H功能碼數據特殊，下面分別說明
報文格式說明：
命令：讀命令
主機請求：
地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~255內設置，占用 1個字節
命令： 讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：
地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
通信協議舉例：
(1) 讀數據寄存器(功能代碼01H)：讀煙感狀態，儀表地址為10，舉例說明。煙感正常；
主機讀數據幀：
| 地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
| 0AH | 01H | 00H,00H | 00H,01H | FCH,B1H |
儀表回應數據幀：煙感正常
| 地址 | 命令 | 數據長度 | 數據段1個字節為煙感數據 | 校驗碼 |
| 0AH | 01H | 01H | 00H, | 53H,ACH |
儀表回應數據幀：煙感報警
| 地址 | 命令 | 數據長度 | 數據段1個字節為煙感數據 | 校驗碼 |
| 0AH | 01H | 01H | 01H, | 92H,6CH |
(2) 讀數據寄存器(功能代碼02H)：讀煙感狀態，儀表地址為10，舉例說明。煙感正常；
主機讀數據幀：
| 地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
| 0AH | 02H | 00H,00H | 00H,01H | B8H,B1H |
儀表回應數據幀：煙感正常
| 地址 | 命令 | 數據長度 | 數據段1個字節為煙感數據 | 校驗碼 |
| 0AH | 02H | 01H | 00H, | A3H,ACH |
儀表回應數據幀：煙感報警
| 地址 | 命令 | 數據長度 | 數據段1個字節為煙感數據 | 校驗碼 |
| 0AH | 02H | 01H | 01H, | 62H,6CH |
