| 外形尺寸 | 145mm*90mm*72mm |
|---|---|
| 品牌 | 安諾 |
| 型號 | AN-CTB |
一、產品概述
AN-CTB系列微機型電流互感器二次過電壓保護器采用MSP430F149單片機，處理速度快，可靠性高，功耗極低，可以配置RS485通訊接口和遠方計算機實現雙向通訊。本保護器可以對各種CT二次側異常過電壓進行保護。可以**大限度地避免電流互感器二次側異常過電壓引起的危害，通常應用在對CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等處的過電壓保護。
保護器接在CT二次繞組兩端，當CT二次側正常時，保護器本身對CT二次側為高阻狀態，漏電流極小，不影響二次側其它電氣設備的正常運行。當CT二次側因種種原因出現異常過電壓時，保護器迅速動作，對CT二次側進行短路**大限度地避免相關事故的發生。
二、型號及其含義
AN-CTB- 01/02/03/04 -Y
三、使用環境條件
1. **大可保護12個CT二次繞組，每個繞組保護動作均有LED指示功能；
2.寬范圍交直通用電源：AC/DC110V～250V，具有LED指示功能；
3.具有RS-485通訊接口（光隔）；
4.儀表參數可由計算機遠方設定；
5.具有遙信繼電器輸出報警功能；
6.保護啟動電壓UC：150V±10%(可按用戶要求設計)；
7.保護繼電器觸點容量AC250V/8A（常規容量5A）,遙信繼電器觸點容量AC250V/5A;
8.保護響應時間TS：50ms≤TS≤250ms；
9.正常漏電流 IL20V：?20μA
10.工作環境：溫度-20℃~70℃，濕度≤95%RH；
11.CPU采用MSP430F419芯片，工作電流μA級別，節能降耗方面發揮了優勢性能。

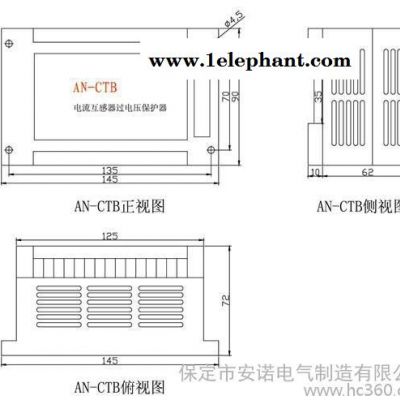

四、安裝尺寸及后端子圖
說 明：
1.采用標準DIN導軌安裝或螺絲固定安裝方式, 安裝保護器時應盡量離CT近些，以便于巡視；
2.外形尺寸：145mm*90mm*72mm。
裝置后端子圖：
五、使用注意事項
1.保護器的保護動作接點為保持型：保護器動作后，在CT故障消除后仍會保持保護狀態，當需要解除保護狀態時，須按復位按鈕進行手動復位。根據用戶需要，亦可提供非保持類型的產品。
2.保護器需要工作電源給手動復位、遙信繼電器和狀態指示部分提供工作電源。任何一路CT故障，遙信繼電器均動作，若工作電源缺失，上述功能隨之不能實現，但保護器仍具備CT線圈保護功能。保護器在**上電時，需要按復位按鈕手動復位，以使保護器所有接點均處于正常初始狀態。
六、功能測試方法
1.絕緣電阻測試：
a) 用萬用表的電阻檔分別測量各路A端、B端、C端 與相應的N端之間的電阻值，應大于幾十兆歐姆。
2.功能測試：
b) 將單相調壓器調到0V位置,輸出端接到某繞組與相應的N端(如1A與1N, 2B與2N)，接通保護器的工作電源，此時，面板上的工作指示燈（綠色）亮，而其它的指示燈均應不亮，這表示各路保護電路均處于正常的復位狀態。假如還有紅色指示燈亮，說明相應部分保護狀態未正常復位，需要按復位按鈕予以復位。之后，檢測動作電壓是否正常，方法是：緩慢地調節調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮?xí)r，此刻調壓器輸出電壓數值即為保護動作啟動電壓。之后降低調壓器的輸出電壓，燈泡也不會熄滅，這說明保持功能正常。 依此方法分別檢測所有各路繞組，如果均符合技術指標，則檢測合格。
