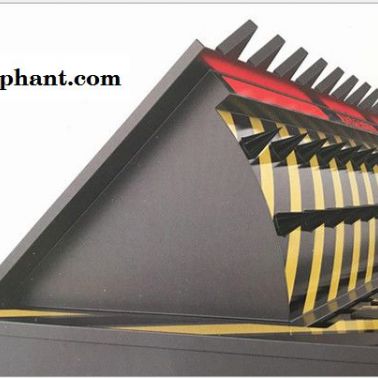

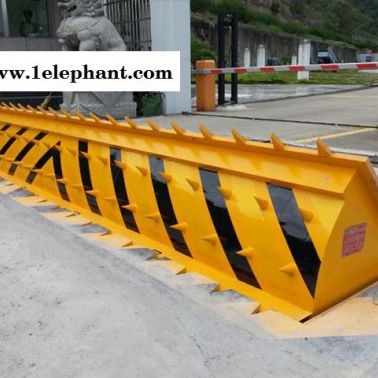

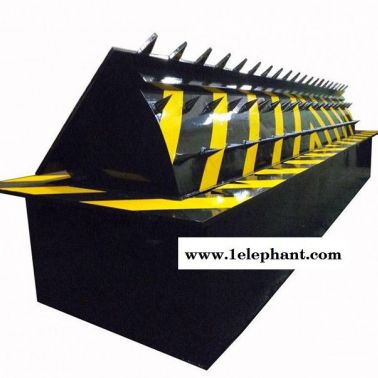

翻板路障機主要用于控制道路車輛的通行，為敏感區域防止非允許車輛強行闖入而專門設計研發的，具有很高的實用性、可靠性及安全性；其

主要是為敏感區域防止非允許車輛強行闖入而專門設計研發的；根據不同客戶的不同的需求，具有多種配置方式可供用戶選擇，可以滿足各種

客戶的功能要求；適用于海關、邊檢、監獄、金庫**、軍事基地、政府要害部門、機場、物流、港口碼頭等特殊場所的車輛通道控制。



一、液壓路障機系統組成:

地埋式路障設備主要由路障機主機架、液壓傳動站、電控部分三部分組成：

1、主機架：路障機主要由翻轉體、機身框架、機座組成（防撞齒釘可根據客戶需要加裝）。整機為鋼結構，采用國標20mmA3碳鋼板及國標槽

鋼焊接而成，具有高強的承重和抗撞能力；機體內無電器、線路設置，防水、安全。該裝置埋設在車道上或大門的指定位置，通過值班人員的

指令限制車輛通行。



2、液壓傳動站：液壓傳動站系統主要由油箱、手動油泵（緊急預備）、全套液壓電磁閥組、大功率電機、油泵、油缸、油表、調壓閥、節流

閥、高壓液壓油管等組成，它是整套路障系統動力源，該裝置安裝在路障機一側通過油管連接，與路障機配套使用（可通過調節閥改變上升下

降速度），停電可手動下放擋板，也可手動升起。



3、電控系統：電子控制系統：采取PLC控制器、漏電開關、節能寬電源、遠距離遙控裝置、無接觸噪音高壽命接觸器等精密起動時間設置（防

油缸行程到位后產生的沖擊力增加了油缸的使用壽命）。



二、路障機體參數：

1、路障機蓋板厚度：20mm(采用國標A3碳鋼板)。

2、蓋板采用304不銹鋼M10螺絲連接固定。（耐久不生銹，方便拆卸維修）。

3、機體蓋板表面處理：打磨拋光、噴防銹底漆，再上色漆（黃/黑相間或者紅/白相間），再噴光油保護漆面。

4、機身蓋板前、后、左、右四個邊全部為激光一體成型模型架無需焊接。（表面無呈現焊鈀問題）

5、蓋板上的毛尖與蓋板為激光切割一體成型，不容脫落。

6、翻轉升降體上方采用‘10#’國標槽鋼做橫梁、防撞面采用多條A3彎板（520mm*10mm）外加‘3mm’鋼板，防撞面內部有多條三角型防撞架

；翻轉處3~8條50MM轉動軸活動。

7、防撞面帶有防撞齒釘35*80mm毛尖破胎（滿焊固定）。

8、機體框架：四周框架采用槽鋼國標16#、12#；機體中間采用10#、8#槽鋼支撐蓋板與四周承重蓋板、抗撞能力強；底座采用國標12#槽鋼焊

接。

9、路障機體內部升降油缸采用進口油封（日本NOK），耐高溫、搞磨，高頻率升降不易漏油，動作平穩、快捷、噪聲低。

10、路障機體內部升降油缸加裝緩沖效果，上升與下降瞬間緩沖，用于減震，降音。

11、翻轉體升起角度 為45°（可以根據用戶要求調節）；蓋板升起后,全部高于路面,后蓋板不會向機箱里面伸縮,這樣以來,蓋板上的沙石與

垃圾不會進入機箱內部,密封好,安全）；

12、顏色：防銹處理：噴涂防銹底漆+黑、黃色漆+反光膜+防護油；

13、路障機通過壓力：可通行120噸貨柜車通行；結構堅固耐用，承載負荷大，動作平穩，噪聲低。

14、路障機上升與下降時間：3-6S。

三、主要技術參數:

1、系統控制 ：電動液壓。

2、通過壓力：可通行120噸貨柜車通行。

3、供電電源：220V/380（控制電壓24V）。

4、系統動力功率： 3.75KW。

5、上升時間： 3-6S。
6、下降時間： 3-6S。
7、工作溫度：-40℃~80℃（適合）。
8、存儲環境：5℃~45℃, 防雨防潮防塵。
9、材質：A3鋼20mm可選（整塊，無加疊），噴防銹底漆

10、顏色：防銹處理：噴涂防銹底漆+黑、黃色漆+反光膜+防護油；

11、機體規格：機箱長3000×寬1150×高820mm,升起高度：600mm，攔截長度：2700mm(此款型號為：BS-FD3000系列尺寸規格)。

12、起升角度 45°，可按實際要求訂做, 2/蓋板升起后,全部高于路面,后蓋板不會向機箱里面伸縮,這樣以來,蓋板上的沙石與垃圾不會進入

機箱內部,密封好,安全）；

13、工作人員能通過控制系統發出指令，通過遙控與按鍵,使路障裝置快速升降(液壓系統為雙動雙油路原理,回油出油快), 達到控制車道封閉

和放行、有效防止車輛強行沖卡的目的。

14、路障機蓋板由M10的多個304不銹鋼螺絲連接固定，方便維修保養。

15、穩定性：升降柱平穩、焊接牢固、采用內六角不銹鋼螺絲。

16、遙控距離50米左右。

17、具有應急功能（停電或者故障可以手動下降升降柱）。



四、液壓系統技術參數:

1、供電電源：220V/380（控制電壓24V）

1、電機：3HP*4P三相380V 3.7KW

 2、油泵（30R齒輪泵）                                        3、升降電子閥組，控制電磁閥24V

 4、油缸（液壓缸）：液壓缸雙重密封，確保了防水等級。 （進口油封）

 5、雙動雙油路手動泵： 2.3ml-12.5ml/次 ,  63mpa

6、標準油箱  60L標準油箱

 7、油箱配件（液壓管件）：標準PT鑼紋接口(英制）/高壓管，1/2雙層鋼絲高壓管耐磨耐高壓。

 8、液壓一體式外箱，自帶百葉窗通風與四個手提拉手（室內外都可罷放，防銹加烤漆）。外觀與工藝合理性遠遠得到了提高

9、工作人員能通過遙控與按鍵發出指令，使液壓裝置快速升降(液壓系統為雙動雙油路原理,回油出油快), 達到控制車道封閉和放行、有效防

止車輛強行沖卡的目的。

10、具有應急功能：停電或者電路故障，可以通過手動上升或者下降路障機。

11、液壓主要部件為品牌供應商，大大降低了故障頻率（例：保閥、漏油、壽命等功能都得到了保證）。



五、控制系統工業級（進口部件）：

1、 漏電開關：380V/63A 正泰。

2、 交流接觸器：380V/40A正泰

3、 電路回路保護裝置：220V/6A Schneider（正泰）。

3、寬電源：OUT：DC24 5A

4、防誤動作功能設計：品牌部件在防雷抗干擾環境下帶有相當穩定的性能，同時我公司專門為此項目環境下做出的電路設計誤動作控制

發出升降指令（例控鈕或者遙控），PLC主板由二個系統程序識別雙比確認后，給出是否升或降。

5、學習型遠距離遙控裝置：更換維修方便，可使用按鈕學習配對，采用晶體管低電平控制壽命長，不采用市場上繼電器輸出控制壽命短（距

離可達50~100米，根據現場環境而定）。

6、可與現有的門禁系統平臺相兼容，與安全車底掃描系統檢測平臺相兼容，通過紅綠燈等進行顯示，含本系統需要的線纜等控制線路鋪設，

并可遠程控制系統。
