| 產地 | 河北 |
|---|---|
| 產品名稱 | 消弧消諧柜 |
| 產品認證 | ISO9001 |
| 計量單位 | 臺 |
| 適用范圍 | 35KV以下 |
| 品牌 | 奧蘭 |
| 型號 | AL-XHZ |
| 加工定制 | 是 |
| 加工定制:是 |
1、系統發生弧光接地時，微機控制器根據傳來的電壓信號判斷接地的相別及弧光接地類型，同時發出指令使故障相的真空接觸器閉合，把系統由不穩定的弧光接地故障變為穩定的金屬性接地故障，故障相的對地電壓降為零，原接地故障點的弧光消失，其他兩相的對地電壓升高至線電壓。
裝置原理接線圖
真空開關動作后數秒（根據接地性能不同，動作時間不同），微機ZK令故障相的真空開關斷開，若真空開關斷開后，再無弧光接地故障現象，說明這一接地故障是暫時性的，系統恢復正常運行；若真空開關斷開后，再次出現弧光接地故障，則微機控制器ZK認定這一故障為**性弧光接地，此時再次發出指令使故障相的真空開關閉合，ZK將按照預先設定的程序發出報警信號，告知值班人員故障發生的相別。在真空開關接地點過程中出現的短暫過電壓，由TBP進行限制。
故障相真空開關第二次閉合接地后不再分開，只有當故障線路自動或人工切除后，由中央控制室或當地給ZK發出復位指令，ZK收到復位指令后，令故障相真空開關斷開，系統恢復正常運行。
2、當系統發生諧振時，微機控制器ZK在PT的開口三角繞組瞬間接入大功率的消諧電阻，利用消諧電阻破壞系統的諧振參數，消耗諧振功率，從而消除系統的諧振故障。
3、本裝置配備了專用的小電流接地選項模塊，該選線模塊與消弧裝置配
二、消弧消諧及過電壓保護裝置的構成及各部件功能
圖1 消弧消諧及過電壓保護裝置原理圖
1、大容量ZnO非線性元件組成的組合式過電壓保護器（TBP）
是消弧消諧及過電壓保護裝置**保護元件，與目前其他各種過電壓保護器相比，本元件具有保護值較低，承受暫態過電壓能力較高的優點，能在后續保護裝置動作前，對系統出現的高幅值弧光過電壓進行有效的限制，主要用來限制大氣過電壓和操作過電壓。
2、多功能微機控制器（ZK）
消弧消諧及過電壓保護裝置的技術核心元件采用美國Microchip公司新一代的PIC系列單片機，工作穩定可靠；采用先進的開關電源供電，抗干擾能力強；具有測量、顯示、運算、通訊和控制功能。它根據電壓互感器PT提供的三相電壓信號Ua、Ub、Uc和開口三角電壓Uo瞬時的變化，判定接地的性質和接地相別，發出相應的指令控制高壓真空接觸器的接通和開斷。
3、高壓限流熔斷器
整個裝置的后備保護器件，用來防止短路事故，具有開斷迅速、開斷容量大的特點。
4、阻容式過電壓保護器（ZR）
阻容式過電壓保護器是由三相電阻電容串聯組成的R—C吸收裝置，用來限制、吸收系統出現的高頻過電壓。當系統發生間歇性弧光接地時，在消弧接觸器動作前將過電壓限制在安全范圍內；在消弧接觸器分閘退出時，限制故障相恢復電壓幅值及上升速度，使故障點不會因操作真空接觸器引起過電壓重燃，從而保障裝置消除弧光故障的成功率。
5、分相控制的高壓真空接觸器
分相控制的高壓真空接觸器是由三只操作回路相互閉鎖的單相真空交流接觸器組成，分別接于系統三相母線和地之間。在系統正常時，高壓真空接觸器處于開斷狀態，不會對系統正常運行產生影響；系統發生單相弧光時，真空接觸器根據微機控制器的指令分合，將故障母線直接接地，完成對弧光接地過電壓的限制。
6、電壓互感器（PT）
用于將系統的一次電壓轉換為微機控制器可處理的二次電壓，供檢測及采樣。
7、高壓隔離開關（QS）
用于安裝和維護時的投切。
六、消弧消諧及過電壓保護裝置的功能及特點1、裝置動作速度快，能快速消除間歇性弧光及穩定性弧光接地故障，抑制孤光接地過電壓，防止事故進一步擴大，降低線路的事故跳閘率。
2、能將系統的大氣過電壓和操作過電壓限制到較低的電壓水平，保證了電網及設備的絕緣安全。
3、能夠快速、有效地消除系統的諧振過電壓，防止長時間諧振過電壓對系統絕緣破壞，防止諧振過電壓對電網中裝設的避雷器及小感性負載的損傷。
4、裝置動作后，允許200A的電容電流連續通過至少2小時以上，用戶可以完成轉移負荷的倒閘操作之后再處理故障線路。
5、能夠準確查找單相接地故障線路，對防止事故的進一步擴大，減輕運行和維護人員的工作量有重要的意義。
6、由于其限制過電壓的機理與電網電流的大小無關，因而其保護性能不受電網運行方式的改變和電網擴大的影響。
7、本裝置中的電壓互感器可以向計量儀表和繼電保護裝置提供系統的電壓信號，能夠替代常規的PT柜。
8、能夠測量系統的單相接地電容電流。
9、結構簡單，體積小，安裝、調試方便，適用范圍廣。
10、相對于消弧線圈系統而言，性價比較高。
11、選線功能，無論系統發生的是何種類型的接地故障，均能夠對接地線路進行準確地選擇。

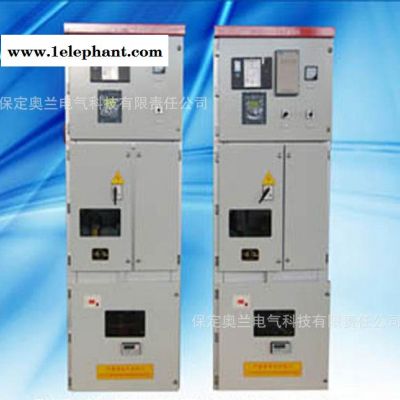

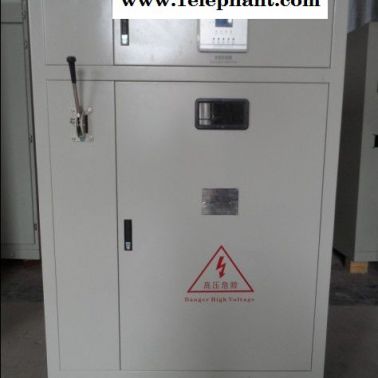

七、結構、外形及安裝尺寸（見圖2）1柜體標準尺寸（mm）：1000×1500×2300（KYN28-12）
6KV： 800×1500×2300
10KV：1000×1600×2300
35KV：1800×2500×2900
也可根據用戶要求，特殊生產。
裝置主要包含：
1.穿墻套管 2.微機控制器 3.輔助開關 4.隔離開關5.操作手柄 6.電流互感器 7.電壓互感器 8. 過電壓保護器 9.高壓限流熔斷器 10 高壓熔斷器
圖 二
八、產品包裝運輸本產品裝箱時應放置在包裝箱底座上，并用螺栓緊固；柜體罩上塑料薄膜以防止運輸或存儲過程中灰塵或水汽浸入；包裝箱上明確標明交貨地點、設備名稱和運輸重量等；貨到后，應用叉車或吊車卸貨；卸貨前應加以檢查，以確認運輸過程中貨物是否安全無損；建議采用原包裝將設備運抵安裝現場，以防止在運輸中可能出現的損壞。
