| 外形尺寸 | 500*500（mm） |
|---|---|
| 產品名稱 | 線路過電壓保護器 |
| 產品認證 | iso9001 |
| 計量單位 | 套 |
| 適用范圍 | 線路 電力 |
| 品牌 | AL |
| 型號 | AL-XLB |
| 加工定制 | 是 |
| 加工定制:是 | 外形尺寸:500*500（mm） |
| 適用范圍:線路 電力 | 產品認證:iso9001 |
| 型號報價:500 |

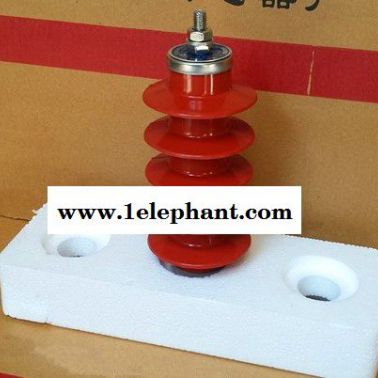

AL-BHQ-X12.7/36新型線路絕緣子防雷過電壓保護器
一、【技術原理】
線路絕緣子防雷過電壓保護器限流元件與線路絕緣子并聯，通過限流元件、串聯球間隙的間隙配合，即在限流元件的上方安裝可調節動間隙球和絕緣子上方的絕緣導線上安裝靜間隙球，當線路受到雷擊過電壓時，感應過電壓尚未達到絕緣子閃路時保護器球間隙開始放電，之后將雷電流導向氧化鋅限流元件，雷電流經氧化鋅限流元件釋放，而工頻續流則被氧化鋅限流元件截斷，達到“避雷”的目的，從而防止架空絕緣線路雷擊斷線及絕緣子閃絡或擊穿，保護架空絕緣線路，避免發生斷線、絕緣子閃絡或擊穿而造成大面積停電和售電量的損失或引起重大的人身傷害事故及由此引發的巨額經濟賠償。
當線路出現短時工頻過電壓（毫秒級）時，即使線路處于弱絕緣（工頻耐受38kv），保護器仍然保證放電，起到保護作用。而且保護器在放電過程中，會在保護器的非線性電阻上保留一個我們通常所說的“殘壓”，在雷電壓過后的系統工頻電壓下，能自己熄滅工頻續流，由此保持系統不失壓，避免系統失壓和繼電保護動作跳閘情況的發生，進而提高供電質量保證正常供電，增加經濟效益，提高供電可靠性。
二、【型號說明】
AL-BHQ-X12.7/36
8/20μS標稱放電電流下的殘壓
保護器額定電壓
線路型
保護器
保定奧蘭電力科技有限責任公司
三、【功能特點】
1、安裝時不須剝除絕緣電纜的絕緣層，不會導致雨水沿絕緣層剝除點滲入，腐蝕絕緣電纜的金屬導線。
2、線路正常運行時，線路絕緣子防雷過電壓保護器不承受持續工頻工作電壓的作用，處于“休息”狀態不容易老化，限流元件電阻閥片的荷電率可以取得高一些，雷電沖擊殘壓可以隨之降低。
3、限流元件只有在一定幅值的雷電過電壓作用下球間隙動作后，限流元件本體才處于工作狀態，因此其外絕緣水平（絕緣外套爬電距離）可以低于無間隙避雷器。
4、在正常設計的線路上，有足夠的耐受操作過電壓的能力，間隙大小可選擇避免操作過電壓作用的動作，這樣可以大大減輕限流元件動作負載試驗的壓力，不會導致限流元件承受不了而損壞，引起短路接地，導致絕緣電纜斷線、絕緣子閃落或擊穿。
5、因球間隙的隔離作用，即使限流元件電阻片劣化，也不至于影響線路的正常運行。
四、【主要技術指標】
序號 | 參 數 名 稱 | 單位 | 標準參數值 |
1 | 額定電壓（有效值） | kV | 12.7 |
2 | 直流U1mA參考電壓 | kV | ≥18 |
3 | 0.75U1mA下的泄漏電流 | μA | ≤30 |
4 | 8/20μS標稱放電電流下的殘壓 | kV | ≤36 |
5 | 2ms方波電流 | A | ≥150 |
6 | 工頻放電電壓 | kV | ≥50 |
7 | 標準雷電沖擊耐受電壓 | kV | ≤130 |
8 | 額定彎曲負荷 | kN | 1.0 |
9 | 撕裂強度 | kN/m | ≥25 |
10 | 擊穿場強 | MV/m | ≥25 |
11 | 體積電阻率 | Ω.cm | ≥8.6X1015 |
12 | 耐漏電起痕 | 級 | 1A4.5 |
13 | 阻燃性 | 級 | FH1 |
五、【產品結構】

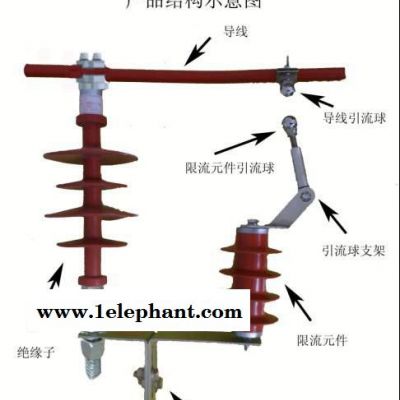

AL-BHQ-X12.7/36新型線路絕緣子防雷過電壓保護器由非線性電阻部分（限流元件——被復合材料所包裹）、特制的外間隙（導線引流球、限流元件引流球、引流球支架）和連接支柱板共三部分組成（如下圖所示）：
