| 品牌 | 雷百匯 |
|---|---|
| 型號 | LBH-F220-100 |

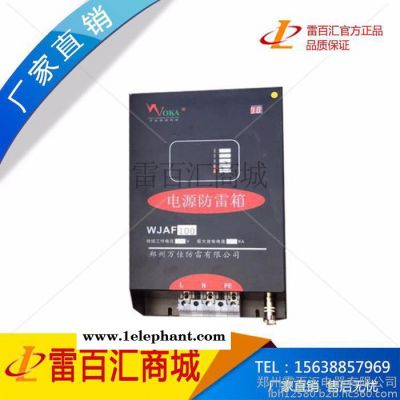

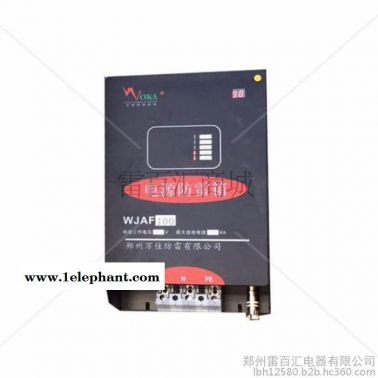

本產品屬于三相并聯型SPD，當過電壓、過電流侵入SPD回路時SPD內的泄放電路使過電壓、過電流得到有效抑制和泄放，使各線路間的電位差基本保持不變，雷擊后自動恢復到正常狀態，并指示SPD的好壞，在無浪涌的情況下防雷箱系開路狀態。
適用防雷區域：LPZ0與LPZ1區交界處（B級）電源線路的雷電浪涌防護。
適用于380V總配電柜或分配電箱電源進線端，特別適用于惡劣的雷電環境。
通流量大、殘壓低,響應時間快。
采用溫控斷路技術，內置過流保護電路，徹底避免火險。
核心器件均選用國際**產品，可靠性高。
具有工作指示、故障指示等功能。
適用于動力配電柜、設備用電配電柜、通信機房**及UPS等電源防雷保護。
技術參數：
| 電源一級防雷箱 產品型號 | WJAF3-100 | WJAF3-120 | WJAF3-150 |
| 標稱放電電流In（KA） | 100KA(8/20μs) | 120KA(8/20μs) | 150KA(8/20μs) |
| **大放電電流Imax（KA） | 120KA(8/20μs) | 150KA(8/20μs) | 180KA(8/20μs) |
| 保護級別 | B級 | ||
| 工作電壓Un（V） | 385V | ||
| 電壓保護水平Up（V） | ≤1500V | ||
| **大持續運行電壓Uc（V） | 385V | ||
| 響應時間（ns） | ＜20ns | ||
| 漏電流（μA） | ≤20μA | ||
| 保護模式 | L-PE、N-PE | ||
| 工作環境 | 溫度：-40℃—+80℃，相對濕度＜95% | ||
| 外殼材料 | 鐵質箱體 符合UL94V-0 | ||
| 箱體防護等級 | IP20 | ||
| 外形尺寸 | 260*185*100mm | ||
安裝使用及維護
1.SPD應用于主配電系統380V**級雷電防護，并聯安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2.安裝時請根據安裝示意圖連接，其中L1、L2、L3為火線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3.防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。
4.適于室內運行，如安裝在室外時，必須加裝防水外殼。
5.所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。
6.防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。
防雷箱的使用和接地
