液壓撐頂器

GYCD-120/450-750

未經過培訓的人員不得使用。

嚴禁在可燃性氣體和液體存在的環境下使用。

產品顏色以實物為準，所述產品規格資料修正權為隆泰公司所有，恕不事先通知！

一、工作原理

救援頂桿是一種專用救援搶險器械，用于開起或撐起金屬和非金屬結構，解救被困于危險環境中的受害者。

它的工作原理是：在高壓液壓油的推動下，活塞桿(5)伸出，從而使帶防滑齒的移動支撐（6）和固定支撐（3）將撐頂對象頂開或撐起。

我公司生產的救援頂桿帶有可拆卸的三種加長桿，可與任一個 任二個或三個配套使用。同擴張器相比，救援頂桿可實現更長距離的擴張，其擴張力一般也比擴張器大。因為使用救援頂桿時擴張對象間的距離需大于救援頂桿的閉合長度。因此，救援頂桿可與擴張器聯合使用，各取所長，優勢互補，使擴張范圍增大。

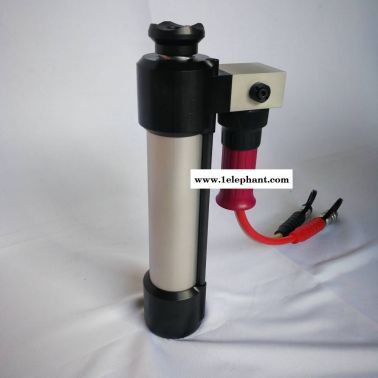

二、主要結構

1、防滑手柄       2、換向閥門       3、固定支撐

4、工作油缸       5、活塞桿         6、移動支撐

7、高壓軟管

三、技術參數

四、操作程序

1、將救援撐頂桿取出，摘下快速接口防塵帽，分別與機動泵或手動泵的陰口和陽口插接牢靠（防塵帽同時相互對接防塵）。與機動泵連接時，要通過帶快速接口的液壓軟管。當油泵供油時，逆時針轉動換向手輪時，做回縮動作。手輪在中位時，頂桿靜止不動

2、將救援頂桿放在需要撐頂?shù)奈矬w或工作對象之間。注意：應使用固定支撐（3）和移動支撐（6）支撐在受力平衡位置，并確保支撐防滑，頂桿不應傾斜。

3、操作者轉動換向手柄，另一操作者操作油泵供油（手動泵），即可利用救援頂桿移動支撐的伸出實現撐頂和擴張。在撐頂過程中，換向手柄回中位時，頂桿將靜止不動。

4、工作完畢后，使頂桿并攏后再反向伸出3-5mm，以便下次使用。

5、打開機動泵或手動泵開關閥，機動泵關閉發動機，脫開快速接口。蓋好接口防塵帽，除塵后，用固定裝置固定或裝箱保存。

五、注意事項

1、液壓鎖體上的安全閥，是頂桿安全工作的保證，決不允許用戶任意調整。否則將造成工具損壞及人員傷害。

2、救援頂桿液壓部分的維修與調整應在指定維修部門由專業維修人員進行

3、使用前對救援頂桿做外觀檢查，各部分是否有松動，損壞等異常現象，確認各部分正常后方可進行工作

4、固定支撐3和活動支撐6上帶有防滑齒，在作用過程中，應使它們與被擴張對象接觸牢固，防止打滑以免發生危險或損壞工具。

5、由于救援頂桿的活塞行程較長，活塞桿伸出部分也較長，在使用過程中應注意保護，避免硬物劃傷，造成工具損壞。

6、在救援頂桿負載過程中，應避免使活塞桿到側向力或側向沖擊，以免活塞失穩或使頂桿滑脫

7、濟寧隆泰消防設備有限公司保留更改此手冊內容而不事先通知和不承擔任何責任的權利。

六、保修說明

濟寧隆泰消防設備有限公司對該搶險救援工具在正常使用情況下出現的材質和制造方面的質量問題進行免費維修。從產品出廠之日起一年為保修期，在保修期內本公司負責對出現問題的工具或零部件進行免費維修或更換。保修不包括因操作者錯誤操作、疏忽或未經本公司同意私自改變工具結構等造成的工具或零部件損壞。
