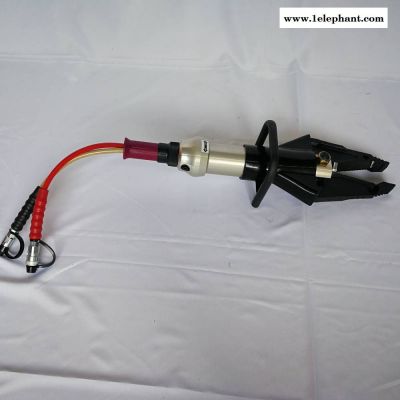

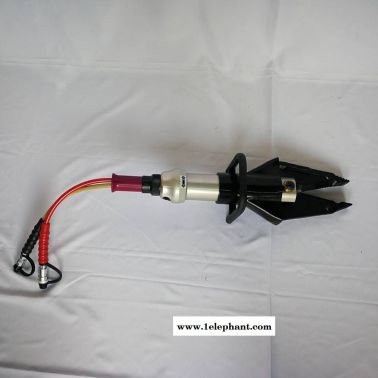

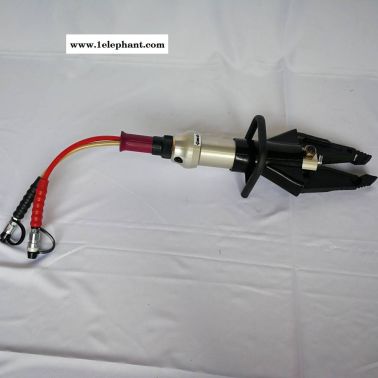

液壓剪擴器

一、工作原理

液壓剪擴器是一種以剪切板材或圓鋼為主，兼具擴張、牽拉和夾持等功能的專用搶險救援工具。可用于破拆金屬或非金屬結構，解救被困于危險環境中的受難者。

工作原理：

通過高壓軟管連接機動泵或手動泵，泵工作為工具輸送液壓油，液壓油推動活塞，通過連桿將活塞的動力傳遞給轉動的刀具，從而對破拆對象實施剪、擴、拉、夾的救援作業。手控閥控制刀具的張開和閉合,手控閥處于中位時，刀具不運動，壓力油直接回油箱。

 二、主要結構

1、剪擴刀片      2、中心銷軸      3、快速陽接口

4、快速陰接口    5、高壓軟管      6、換向手柄

7、工作油缸

三、技術參數

四、操作程序

1、將剪擴器從固定裝置或儲藏箱內取出，將其快速接口的陽口和陰口分別與手動泵或機動泵的陰口和陽口連接。快速接口對接后，陰陽口防塵帽扣在一起，避免染上灰塵。

2、用機動泵作動力源時必須注意：確保插接好快速接口后才允許啟動發動機。待發動機轉速穩定后，關閉機動泵的開關閥，（順時針旋轉）即可使連接的多功能鉗進入正常工作狀態。

五、注意事項

1、剪擴器用于剪切時，只能剪切Q235或HRC≤20的材料，不允許剪切淬硬的鋼材，否則將會損壞刀具或崩裂傷人。為此提醒用戶：如對所剪材料不清楚，應進行試剪，即剪切1-2毫米（mm）后退出刀具，察看切入情況，發現為淬硬材料時，應停止作業，換用其他工具。

2、再次重申當兩件切刀端口部刃口的垂直分離距離大于3mm時應即刻停止工作并退刀，調整剪切角度后重新進行剪切。(否則，將損壞刀具)

3、剪切作業時應使被剪工件與切刀平面錘直，、以免切刀因受側向力而產生側彎損壞。液壓剪擴器剪切作業時，剪切超過10mm的板料或20mm的圓鋼（Q235材料）時，為防止刀具損壞，應注意不要刻意一次切斷，可在待剪部分多次、多方向剪切。

4、剪切作業時，做好安全防護，待剪物體應做適當安全固定。

5、多功能刀中心銷軸鎖緊螺母的擰緊力矩為150～180Nm。

6、濟寧隆泰消防設備有限公司保留更改此手冊內容而不事先通知和不承擔任何責任的權利。

六、保修說明

濟寧隆泰消防設備有限公司對該搶險救援工具在正常使用情況下出現的材質和制造方面的質量問題進行免費維修。從產品出廠之日起一年為保修期，在保修期內本公司負責對出現問題的工具或零部件進行免費維修或更換。保修不包括因操作者錯誤操作、疏忽或未經本公司同意私自改變工具結構等造成的工具或零部件損壞。
