| 品牌 | 廣東安迅防雷科技股份有限公司 |
|---|---|
| 型號 | AS |
| 加工定制 | 是 |

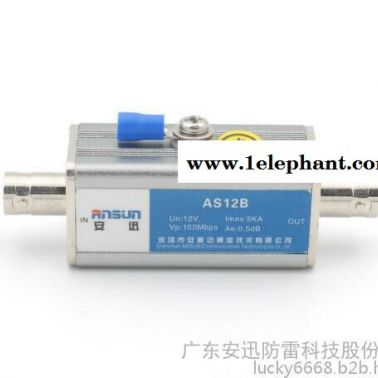

AS12B系列視頻信號防雷器又叫攝像機防雷器，或單視頻信號防雷器，及同軸電纜防雷器，防雷品牌為安迅ANSUN是安普迅通信生產制造的性能穩定，工作可靠的一款信號防雷產品。
適用范圍
· 主要用于視頻信號設備點對點的協擊保護，可保護各種視頻傳輸設備免受來自信號傳輸線的感應雷擊和電涌電壓帶來的危害，對相同工作電壓下的RF傳輸同樣適用；
· 集成式多口視頻防雷箱主要應用于綜合控制柜內硬盤錄像機、視頻切割器等控制設備的集中防護。
性能特點
· 采用多級保護電路，殘壓水平低
· 插損小，響應時間快；
· 限制電壓精確， 通流容量大；
· PCB采用微帶設計，結構嚴謹；

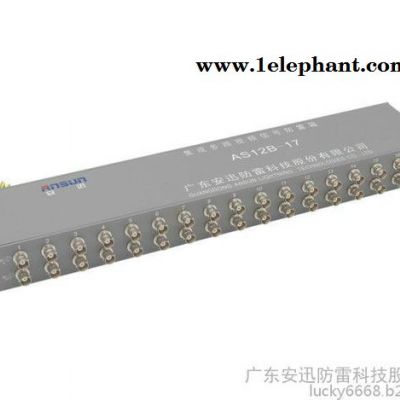

· 集成多路視頻信號防雷箱為標準19英寸安裝，17路設計，以備有一路出現故障時快速更換；
· 性能穩定，工作可靠；
· 安裝、使用方便，無須維護。
技術參數

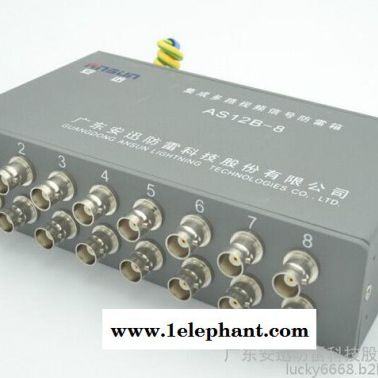

型號 | AS12B | AS12B-4 | AS12B-8 |
標稱工作電壓Un | 12 | ||
標稱放電電流In | 3kA | ||
最大放電電流Imax | 5kA | ||
保護水平Up（8/20μs In） | ≤25V | ||
響應時間 | 1ns | ||
適應傳輸速率 | 100Mbps | ||
插入損耗 | ≤0.5dB | ||
接頭形式 | BNC | ||
保護路數 | 1 | 4 | 8 |
防護等級 | IP20 | ||
安裝模式 | 串聯 | ||
工作環境 | 環境溫度：－40℃～＋85℃； 相對濕度：≤95%（25℃）；海拔≤3km | ||
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。 | |||
安裝、接線
· 防雷器串聯在被保護設備與信號通道之間；
· 防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
· 把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。
