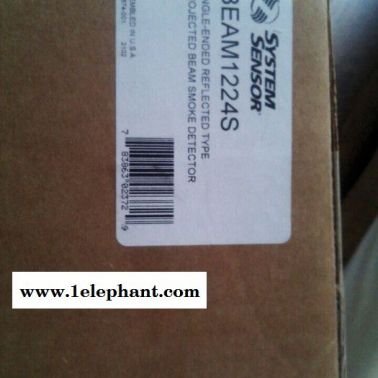

型號	BEAM1224S
工作電源	24V
環境濕度	10%-93％RH 無凝結（%）
安裝尺寸	381mm X 267mm X 165mm
環境溫度	-30℃ 至 55℃
類型	反射式光束感煙探測器
探測方式	感煙
外形尺寸	381mm X 267mm X 165mm
相對濕度	10%-93％RH
重量	1.77千克
品牌	盛賽爾

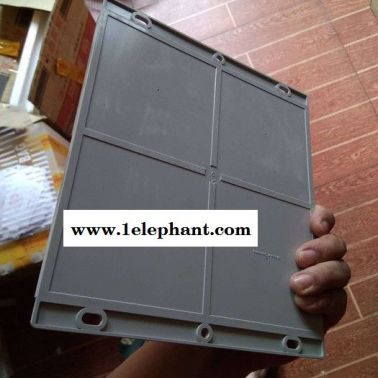

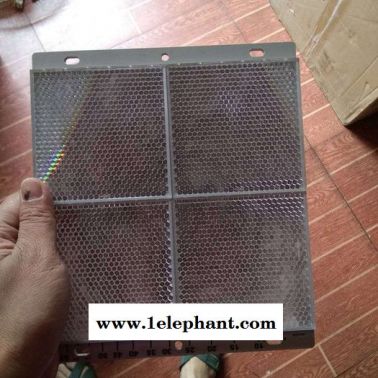

BEAM1224S型探測器是一種長區間反射式光束感煙探測器，是為開闊區域的防火而設計的，與控制器配套使用。探測器是由一個發射器/接收器組合單元和一個反光鏡構成。進入發射器/接收器和反光鏡之間區域的煙使到達接收器的信號減弱。當減光率達到預設閾值（可在發射器/接收器組合單元上設定）時，探測器**會產生報警信號。光束全被擋住，會產生故障信號，以防止漏報警。因探測器鏡頭上積聚的灰塵而導致的減光率的緩慢變化會由微處理器來補償，該處理器不斷地監視信號強度并定期更新報警和故障閾值。當自動補償達到其極限，探測器**會發出故障信號，表示需要維修。

主要特性

保護距離： n 5米－70米（16 － 230英尺） n 70米－100米（230 － 328英尺）使用輔助工具BEAMLRK

靈敏度： 25％－50％ 減光率（靈敏度1級-6級） n 1級=25% 2級=30% 3級=40% n 4級=50%5級=30%－50％ 6級=40%－50％ l 保護寬度： 9.1-18.3米（30 － 60英尺）

響應時間：

報警： 20秒

故障： 30秒

故障狀態：≥96％ 減光率 ,初始安裝未適當校準 ,已達到自動補償極限（需維修） , 在校準狀態 測試/復位特性： 靈敏度內部自測功能**于BEAM1224S探測器）,靈敏度濾光片測試功能（在反光鏡上有靈敏度刻度） ,具有現場報警測試開關測試功能,具有現場復位開關 , 具有遠程測試和復位開關功能（與RTS451/RTS451KEY測試盒及磁鐵配套使用）

指示燈：報警： 遠程輸出，現場LED指示（紅色）;故障： 遠程輸出，現場LED指示（黃色）; 正常運行： 現場LED（每隔5秒綠燈閃爍一次）; 校準輔助燈： 光學**（粗調用）;繼電器狀態輸出：報警信號；故障信號;靈敏度： 可數字顯示減光率 環境條件

溫度： -30℃ 至 55℃（-22ｏF 至 131ｏF）

注意：在0℃（32ｏF）以下使用時，請參考BEAM1224S說明書中有關特殊場合應用的說明。

濕度： 10%-93％RH 無凝結 機械參數

重量：總重： 1.77千克 (3.9lbs)

尺寸： 381mm X 267mm X 165mm (15〞X 10.5〞X 6.5〞)

安裝:

墻面安裝，不需用選擇任何附加設備

布線：可拆卸接線端子（12-22AWG）

調節角度：水平、垂直±10°

噴涂裝飾環：可用琺瑯或丙烯酸類涂料

電氣條件

電壓： 15 至 32 VDC

**大紋波電壓： 6.0V（峰峰值） 注意：紋波電壓不能低于**低限值。

電流（24 VDC時）：

平均靜態：**大17mA ; 平均報警： **大38.5mA ; 平均故障：**大8.5mA ;平均校準： **大28mA

電流（測試狀態）：峰值： **大500 mA

繼電器觸點： 0.5A,@30 VDC

復位時間：≤0.3秒

上電時間（2分鐘后，可復位）: ≤1分鐘

掉電保護： 5分鐘內信息不丟失

報警識別時間：**大5秒 遠程輸出：

電壓： 15-32VDC （報警和故障） 注意：輸出電壓與設備輸入電壓相同

電流：6mA-15 mA 注意：輸出電流由2.2K電阻限制
