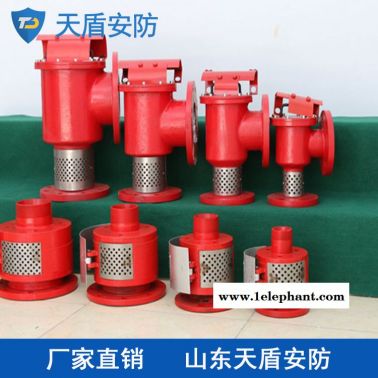

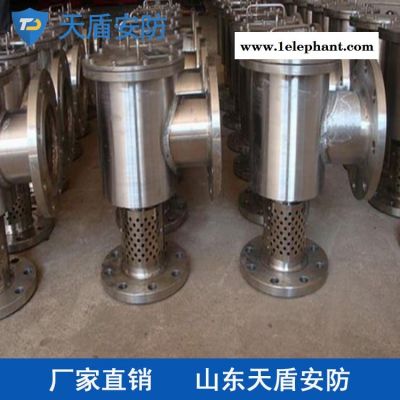

PCL型低倍數空氣泡沫產生器  tdaf002

PCL系列低倍數泡沫產生器是一種固定安裝在油罐上，輸入泡沫混合液即可產生空氣泡沫撲滅油類火災。主要用于易燃液體的生產，貯存和使用場所。特別對撲救儲罐火災和大面積流淌火災現場有效。

PCL型低倍數空氣泡沫產生器工作原理

泡沫混合液經過噴嘴時形成擴散的霧化射流，在其周圍產生負壓，吸入大量空氣形成空氣泡沫，通過泡沫噴管輸入罐內，在導流板的作用下沿罐壁平穩淌下，覆蓋在燃燒的液面上，利用泡沫的冷卻和窒息作用達到滅火的目的。

PCL型低倍數空氣泡沫產生器外形尺寸

型號規格A（mm） B（mm） C（進口）DN(mm) D（出口）DN(mm)

PCL4 191 282 50 65

PCL8 222 330 65 100

PCL16 260 382 100 125

PCL24 299 470 125 150

PCL型低倍數空氣泡沫產生器主要技術參數

型號規格額定工作壓力（MPa） 工作壓力范圍（MPa） 額定流量（L/s） 流量系數（K） 發泡倍數（N）

PCL4 0.5 0.40.6 4 107 5

PCL8 0.5 0.40.6 8 215

PCL16 0.5 0.40.6 16 429

PCL24 0.5 0.40.6 24 644

PCL型低倍數空氣泡沫產生器注意事項：

1、產生器應垂直安裝在儲罐壁上部，不宜安裝在儲罐頂部。

2、安裝泡沫產生器時應先在儲罐壁上開孔，儲罐上部要留有足夠的空間，產生器進口要高于儲罐儲存液面線一定尺寸，以免影響泡沫質量及泡沫形成，并防止液體從產生器口流出。

3、如果使用產生器用于撲救水溶性甲、乙、丙類液體火災，導流板則不適用，而應換成其他合適的緩沖裝置（如降落槽）。

4、產生器的噴嘴不能被雜物堵塞。在安裝產生器前應對管道進行沖洗，確保管道中無雜物后再將泡沫產生器裝好，然后進行泡沫系統調試。

5、為防止儲罐內氣體從產生器處外泄,在產生器殼體出口端裝有密封玻璃。密封玻璃一面有易碎劃痕，劃痕面應朝出口方向安裝。密封玻璃受到（0.10-0.30）MPa混合液沖擊時將破碎。密封玻璃應在調試后再安裝。每使用一次或其他原因造成密封玻璃損壞，應及時更換。

6、產生器也可用于向儲罐防護堤內噴射泡沫撲救防護堤內流淌火災。安裝在防護堤外使用時，應安裝在能使泡沫流淌至燃燒液面的擋板上。

7、為保證產生器的安全，應在產生器下設有支承架等。由于發生火災時可能產生儲罐破裂或變形而使產生器及管道遭到損壞。為減輕損壞，應在產生器進口管道中安裝一段能起緩沖作用的金屬軟管或采取其他措施。

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實 td
