PF4自吸式高倍數泡沫產生器產品詳情

我想有個家，一個不需要華麗的地方，山東天盾安防專業生產安全防護及消防設備，帶給您一個安全的家。下面我們來了解一下我們的產品吧！跟隨小編看一看他有什么優勢之處那？

PF4自吸式高倍數泡沫產生器水平固定安裝在油罐頂壁上，是產生和噴射空氣泡沫的滅火設備。當泡沫消防車或固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，吸入大量空氣產生泡沫，將泡沫噴入燃燒液面上形成泡沫層或一層膜，是低倍數液上噴射泡沫滅火系統的關鍵設備。

PF4自吸式高倍數泡沫產生器適用于獨立的甲、乙、丙類液體儲罐庫區和消防設施不足的企業附屬甲、乙、丙液體儲罐區。

PF4自吸式高倍數泡沫產生器結構原理

PF4自吸式高倍數泡沫產生器主要由殼體組，泡沫噴管組和導板三個部分組成。

當泡沫混合液流過產生器噴嘴時，形成擴散的霧化射流，在其周圍產生負壓，從而吸入大量空氣形成空氣泡沫。空氣泡沫通過泡沫噴管和導流板輸入儲罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上，進行滅火。

PF4自吸式高倍數泡沫產生器使用說明

1、泡沫產生器進口標定工作壓力為0.5MPa,也可以在0.30.5 MPa壓力范圍內使用，但混合液量和泡沫量相應變化。

2、消防泵供水系統，可以配套使用壓力式空氣泡沫比例混合裝置或環泵式比例混合器向產生器輸送空氣泡沫混合液。

3、本產生器適合配用3型和6型各種類型泡沫液。

4、為防止易燃液體儲罐內空氣蒸發外泄，殼體出口端必須安裝密封玻璃，該玻璃一面刻有易碎裂痕，混合液流壓力在0.10.2MPa時即可沖碎。有易碎裂痕的一面應朝噴出口方向安裝。

5、導流板安裝在儲罐內壁上，保證泡沫沿罐壁淌下，均勻地覆蓋在燃燒液面上，以提高滅火效果。

6、泡沫產生器進口管孔徑不得小于R所規定的尺寸

PF4自吸式高倍數泡沫產生器結構說明：

1、殼體組（其中包括噴嘴、密封玻璃等）：用于確定混合液量大小、吸進空氣產生泡沫。

2、導流板組：安裝于罐體內，使泡沫能沿儲罐內壁流淌到燃燒液面上。

3、噴管組（用戶自制件）：將泡沫由殼體傳送至罐壁內，參考圖2其中焊接法蘭連接,

墊片由廠家提供，其余用戶現場自制。

4、產生器進口端（用戶自制件）：系統管網與殼體相連接件，圓錐螺紋連接，可用螺紋彎頭與管道連接（制作尺寸以產品說明書作為參考）。

PF4自吸式高倍數泡沫產生器安裝

PF4自吸式高倍數泡沫產生器應水平安裝在儲罐壁上部，不易安裝在儲罐頂部。安裝時導流板組上的防塵罩板朝下，不易側裝。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。安裝前先在儲罐壁上開孔，儲罐上部要留有足夠的空間，產生器進口要高于儲罐儲存液面線一定尺寸，以免影響泡沫質量及泡沫形成，并防止液體從產生器口流出。

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實 TD

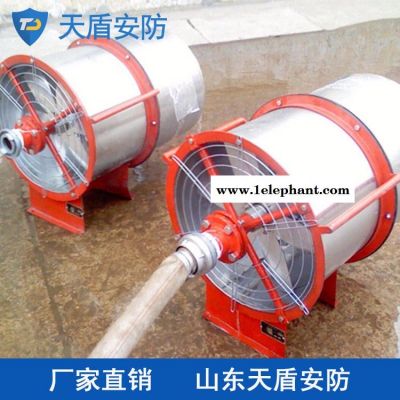

PF4自吸式高倍數泡沫產生器產品實物圖
