雨淋報警閥產品詳情

雨淋報警閥是通過電動、機械或其他方法進行開啟，使水能夠自動單向流入噴水滅火系統同時進行報警的一種單向閥。

雨淋報警閥裝置廣泛用于雨淋系統、預作用系統、水幕系統、水霧系統。雨淋報警閥裝置通過保護區現場火災探測系統的控制而動作，當保護區某處發生火災時，環境溫度升高，火災探測系統動作，聯動雨淋閥開啟，使大量水從開式噴頭中噴出，同時發出聲、光報警信號，以達到報警、控火、滅火之目的。

雨淋報警閥技術要求

1)材料的耐腐蝕性能

(1)閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制成，閥座材料的耐腐蝕性能應不低于青銅。

(2)要求轉動或滑動的零件應采用青銅、鎳銅合金、黃銅、奧氏體不銹鋼等耐腐蝕材料制成。若用耐腐蝕性能差的材料制造時，應在有相對運動處加人上述耐腐蝕材料制造的襯套件。

2)雨琳報警閥的間隙要求

(1)除閥全開位置外，閥瓣組件與閥體內壁之間的間隙對于鑄鐵不應小于19mm，對于有色金屬或不銹鋼不應小于9mm。

(2)閥在關閉位置，閥瓣組件與閥座內緣之間至少有3mm的半徑間隙。

(3)閥座的環形空間深度不應小于 3mm.

(4)軸與軸之間的徑向間隙不應小于0.125mm。

(5)閥瓣軸銷與閥體支承端面之間的軸向間隙不應小于0.125mm。

(6)閥體中對閥的開啟起主導作用的任何往復運動的導向零件，在活動件進入固定處的 小徑向間隙不應小于0.7mm,閥處于伺應狀態時，活動件與固定件的 小徑向間隙不應小于0.125mm。

(7)耐腐蝕的閥瓣導套、軸銷、軸承與其他黑色金屬零件之間的間距不應小于 3mm。

3)功能

(1)雨淋報警閥處于伺應狀態時，外力影響不應使閥門的啟動發生障礙。

(2)雨淋報警閥應能在0.14MPa到額定工作壓力范圍內的供水壓力下動作 。

(3)雨淋報警閥處于伺應狀態時，應防止水從供水側滲漏到系統側，或具有使?jié)B漏水自動排出的設施。

(4)雨淋報警閥都應能通過手動和自動的方法進行操作。

(5)雨淋報警閥的啟動裝置動作以后，應在15S之內打開雨淋報警閥的閥瓣( 雨淋報警閥的公稱直徑超過200mm時，可在60s之內打開閥瓣)

(6)雨淋報警閥的啟動裝置為濕式引導噴頭管線時，其高度及距離的限制由供水壓力范圍從0.14 MPa到額定工作壓力來確定。

(7)雨淋報警閥在每一供水壓力下有一個啟動點壓力值，它用水柱高度( m) 來表示。濕式引導噴頭管線安裝的 高度也用水柱高度( m) 來表示。其值等于啟動點壓力值除以安全系數1.5。

(8)當供水壓力為0.14MPa時，在報警日至少有0.05MPa的壓力來啟動報警裝置。

(9)雨淋報警閥應該具有當水進人系統側的管線達到閥瓣組件上面0.5m以上高度時，能使報警裝置發出聲響報警的設施。

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實 td

?

?

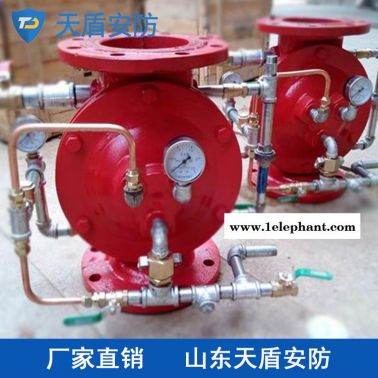

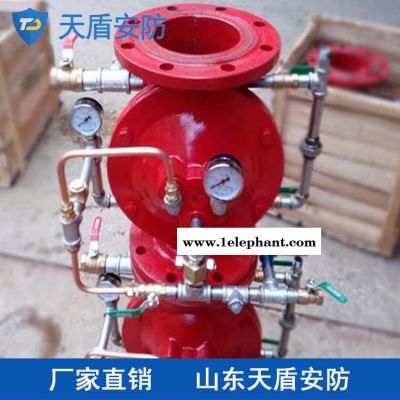

雨淋報警閥產品實物圖

?
