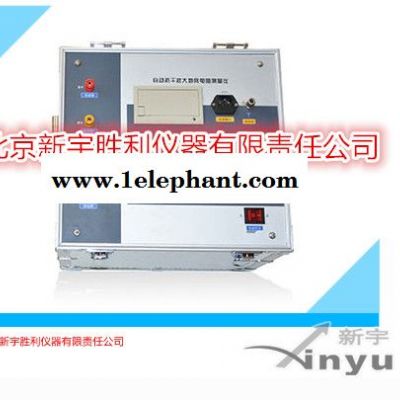

DWY-5A大地網接地電阻測試儀；異頻地網接地阻抗測試儀

一、概述

5A異頻地網接地阻抗測試儀簡稱大地網測試儀；儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）等各種現場；應用于對接地電阻及相關參數測試的高精度測試儀器。該儀器具有體積小、重量輕、攜帶方便、抗干擾性能強、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。頻率可變為45Hz 或55Hz，內置高速處理器核心，采用高端數字濾波技術，有效避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，異頻地網接地阻抗測試儀的測量數據準確穩定、重復性好，是大、中型接地網特性參數測量的理想儀器。

二、儀器特點

全觸摸超大液晶顯示器：操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓**能使用。輕輕觸摸一下**能完成整個過程的測量，是目前非常理想的智能型測量設備。

變頻技術、**測量： 抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。

DSP高速處理器：**快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據**的前提下，大大的提升了儀器本身的運算處理能力。

全過程智能測控：儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗 Z、純電阻分量R和純感抗分量X。

海量存儲數據：儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。

PC機數據處理：儀器所測量的數據可以通過U盤導出，然后在PC機上用儀器配套的軟件查閱和管理相關數據。

三、技術指標

使用條件：-15℃∽40℃； RH＜80%

抗干擾原理：變頻法

電源：AC 220V±10%；允許發電機

測量輸出電流：1A～5A可調

測量輸出電壓：0V～100V

測試電源頻率：45HZ/55HZ；47.5HZ/52.5HZ

額定輸出功率：500W

電阻測量范圍：0.001Ω～5KΩ

分辨率：接地阻抗：0.0001Ω； 阻抗角：0.0001°

精度：接地阻抗：±(1%*讀數 0.002)；阻抗角：± (1%*讀數 0.02°)

外型尺寸：370（L）×295（W）×225（H）

存儲器大小：100組；支持U盤數據存儲

主機重量：13Kg
