| 產品型號 | ZS-TL |
|---|---|
| 表面處理 | 熱鍍鋅 浸塑 |
| 材質 | 鐵 |
| 產地 | 江蘇 |
| 高度 | 180 |
| 類型 | 隔離網 |
| 認證 | IOS9001 |
| 適用范圍 | 防護網 |
| 用途 | 鐵路護欄網,車間隔離網,道路護欄,市政園林防護網 |
| 品牌 | 趙氏 |
| 加工定制 | 是 |

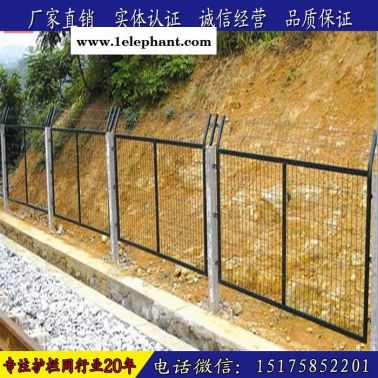

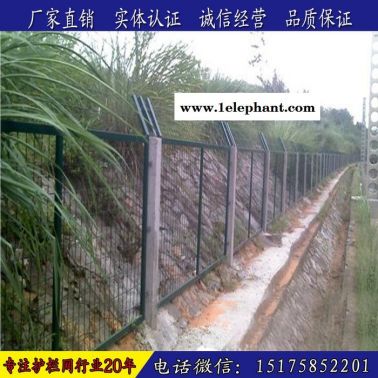

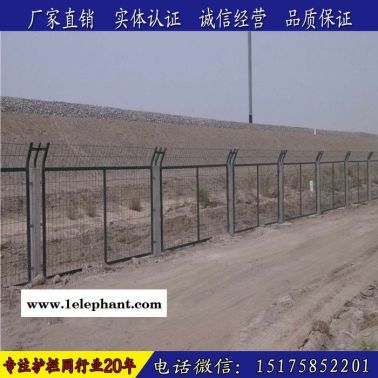

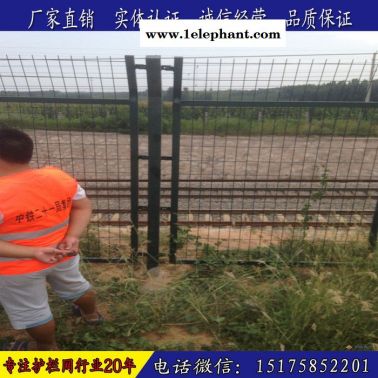

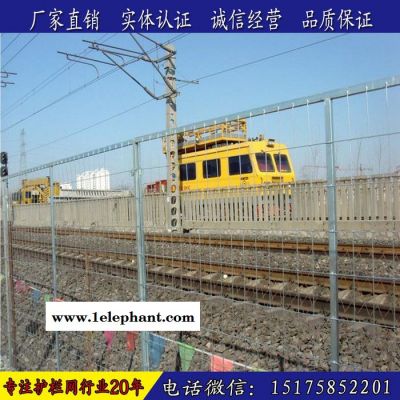

鐵路防護柵欄通線2012（8002）1.【主要組成】
鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。
2.【立樁】
立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

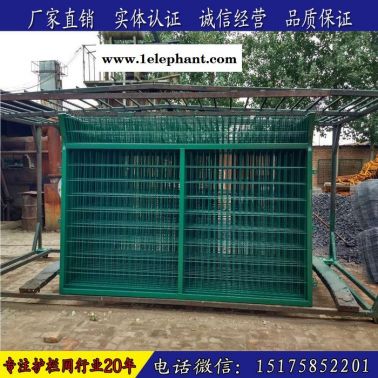

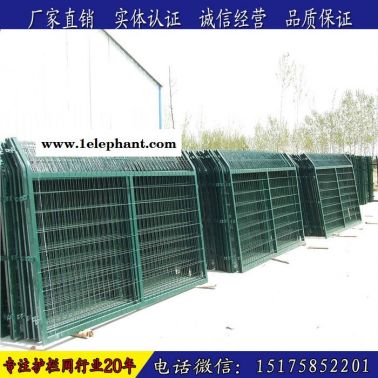

3.【金屬網片】
金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300￠4.0mm高線冷拔鋼絲，規格75mm*150mm。
4.【連接板與螺栓】
立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。
連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。
5.【防腐處理】
金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。
網片制造精度要求：長度誤差≤2.5mm，高度誤差≤3.0mm。
網片平整度要求：凸起或凹進值≤5.0mm。
冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差≤3.0mm。
焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差≤1.5mm。
矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形***小。焊接后應清理焊渣。對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1KN，焊接點脫落數小于4%。
6.【連接配件】
所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用圖集中不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。
