一、滅火器箱的介紹和滅火器箱型號... 2

1.范圍... 2

2.引用標準... 2

3.定義... 2

4.產品分類... 2

5.技術要求... 3

二、滅火器箱規格參數... 5

三、滅火器箱圖片... 6

本標準規定了滅火器箱的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

本標準適用于箱體材料為金屬的滅火器箱產品。

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB 191—90  包裝儲運圖示標志

GB 6388—86  運輸包裝收發貨標志

GB10111—88  利用隨機數骰子進行隨機抽樣的方法

本標準采用下列定義。

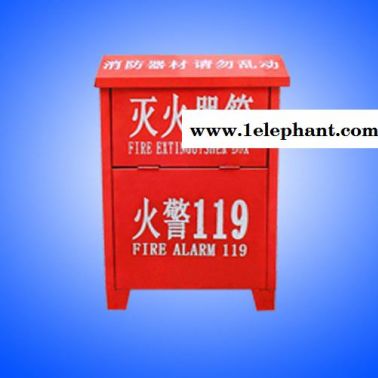

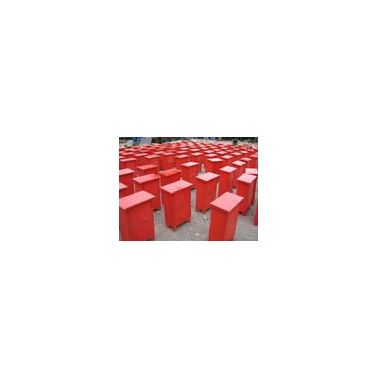

3.1.滅火器箱 Fire extinguisher box

專門用于長期固定存放手提式滅火器的箱體。

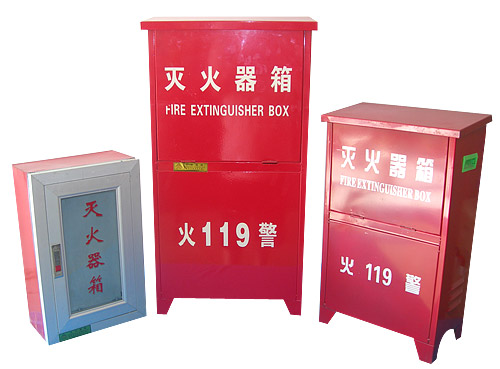

4.1.滅火器箱分類

4.1.1滅火器箱按放置型式可分為：

a)置地型；

b)嵌墻型。

4.1.2.滅火器箱按開啟方式可分為：

a)開門式；

b)翻蓋式。

4.2.滅火器箱型號編制方法

4.2.1.型號編制

4.2.2.代號

4.2.2.1.滅火器箱放置型式代號

a)置地型——“D”(地)；

b)嵌墻型——“Q”(墻)。

4.2.2.2.滅火器箱開啟方式代號

a)開門式——“K”(開)；

b)翻蓋式——“F”(翻)。

4.2.2.3.滅火器箱厚度、高度代號

a)厚度B＝160mm，高度h＝450mm——用“1”表示；

b)厚度B＝200mm，高度h＝650mm——用“2”表示；

c)厚度B＝220mm，高度h=800mm——用“3”表示；

d)厚度B＝220mm，高度h＝1000mm——用“4”表示。

4.2.2.3.標記示例

翻蓋式置地型滅火器箱的厚度B＝160mm，高度h＝450mm，存放4具手提式滅火器：

滅火器箱：XMDF1—4

4.3.滅火器箱外形尺寸標注

a)翻蓋式置地型滅火器箱外形尺寸標注見圖1；

b)開門式置地型滅火器箱外形尺寸標注見圖2；

c)開門式嵌墻型滅火器箱外形尺寸標注見圖3。

5.1.材料

5.1.1.滅火器箱箱體應使用薄鋼板、鋁合金等金屬材料制造。

5.1.2.滅火器箱箱門可選用金屬或非金屬材料。當箱門采用玻璃時，應使用厚度不小于3mm的平板玻璃。

5.2.外形尺寸和極限偏差

滅火器箱的外形尺寸和極限偏差應符合表1的規定。

5.3.外觀質量

5.3.1.滅火器箱箱體應端正，不應有歪斜、翹曲等變形現象。

箱體各表面應無凹凸不平等加工缺陷。各面之間的垂直度公差不應大于3mm。

5.3.2.置地型滅火器箱應能平穩安放，在水平地面上不應有傾斜搖晃。

5.3.3.滅火器箱箱門關閉到位后，應與四周框面平齊，其平面度公差不應大于2mm；箱門與框之間的間隙應均勻平直，最大間隙不應大于3mm。

5.3.4.滅火器箱正面上的零部件，凸出箱門外表平面的高度不應大于15mm；其余各面的零部件，凸出該面外表面的高度不應超過10mm。

箱蓋在正面上凸出不應超過30mm，在側面上凸出不應超過45mm，但均不應小于15mm。

5.3.5.滅火器箱箱體焊接或鉚接應牢固，不應有燒穿、焊瘤、毛刺和鉚印等缺陷；沖壓件表面不應有折皺等缺陷。

5.3.6.滅火器箱箱體表面應作防腐處理。進行涂漆防腐處理的滅火器箱，其涂層應光滑平整，色澤均勻，無流痕、龜裂、氣泡、劃痕、碰傷和剝落等缺陷。

5.4.箱門(箱蓋)性能

5.4.1開門式滅火器箱應設置門鎖或箱門關緊裝置。

設置門鎖的滅火器箱均應設置箱門緊急開啟的手動機構。

5.4.2滅火器箱箱門(箱蓋)開啟操作應輕便靈活，無卡阻現象，開啟力不應大于50N。

5.4.3開門式滅火器箱的箱門開啟角度不應小于175°；翻蓋式滅火器箱的箱蓋開啟角度不應小于100°。

5.5.剛度

置地型滅火器箱應按6．4進行剛度試驗，試驗后不應發生脫底、脫焊、明顯變形和箱門(箱蓋)不能正常開啟等現象。
