| 加工定制 | 是 |
|---|---|
| 種類 | 聲波 |
| 材料 | 聚合物 |
| 材料物理性質 | 半導體 |
| 材料晶體結構 | 非晶 |
| 制作工藝 | 集成 |
| 輸出信號 | 數字型 |
| 防護等級 | IP66 |
| 線性度 | 0.01（%F.S.） |
| 遲滯 | 0.01（%F.S.） |
| 重復性 | 0.01（%F.S.） |
| 靈敏度 | 高 |
| 漂移 | 無 |
| 分辨率 | 0.1mm |
| 工作電流 | 小于30mA |
| 工作電壓 | DC 9-48V |
| 輸出方式 | 模擬電壓,電流、RS485、RS232 |
| 品牌 | DYP |
| 型號 | DS1309B |
1 產品介紹1.1概述

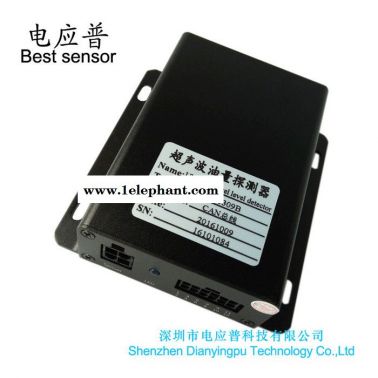

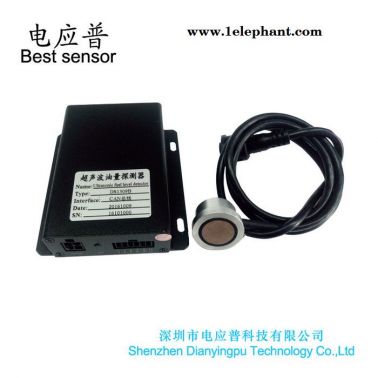

超聲波油量探測器（DS1309B）本產品應用超聲波測量技術對油箱內的油位高度進行測量，并經過電路處理后輸出標準電信號。超聲波傳感器外貼于油箱底部，不須與油直接接觸即可對油位高度實時檢測。廣泛應用于各類車輛油量檢測及監控，結合GPS/GPRS通訊技術，通過電腦軟件管理平臺，實現對車輛用油科學管理，防止偷油行為，節約車輛營運成本。
1.2 產品特點♦靜電防護設計，探頭外殼與I/O引腳加入靜電防護器件，符合IEC61000-4-2標準
♦寬溫限工作能力，-20℃到+50℃
♦低分辨力，測量分辨力±1.5mm@25℃
♦安裝簡便，僅需將傳感器按照說明安裝在油箱底面（箱體外部）即可
♦較高的檢測精度，±1.5%@常溫常壓下
♦數據接口多樣化，產品數據接口可定制為：模擬輸出（1-5V）/（4-20mA）、RS232、
RS485等
♦報警輸出、產品可選配外接喇叭實現油位下限報警等功能
1.3 適用范圍♦各種車輛的油量測量（當前油量、加油、耗油、防盜油等情景）
♦工業儲罐液位測量，如液化氣、水、油等場合
♦其它需要用到非接觸式測量液體表面物理量的場合
1.4 基本參數
參數項 | 規格 | 單位 | 備注 |
輸入電壓 | 9-48 | V | DC |
工作電流 | ≤30 | mA | |
傳感器中心頻率 | 2 | MHz | （1） |
傳感器波速角 | 2 | 度 | （1） |
液面量程 | 5-100 | cm | （2） |
分辨力 | ±1.5 | mm | （2） |
測量精度 | ±1.5 | % | （2） |
延長線 | 8 | m |
|
備注（1）@常溫常濕，1個標準大氣壓時的典型值
（2）@常溫常濕，1個標準大氣壓，測量介質為柴油
