| 標稱放電電流 | 5kA |
|---|---|
| 溫度范圍 | －40℃～＋85℃ |
| 響應時間 | 1ns |
| 最大操作電壓 | 90V |
| 最大放電電流 | 10kA |
| 品牌 | Airdun（艾爾盾） |

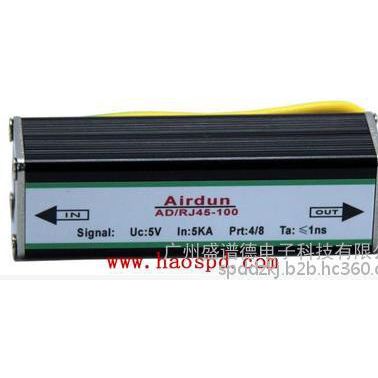

| 型號 | AD/RJ45-100 |
| 加工定制 | 是 |
型號 | AD/RJ45-100 | |
品牌 | Airdun【艾爾盾】 | |
標稱工作電壓Uc | 5V | |
標稱放電電流In | 5kA | |
最大放電電流Imax | 10kA | |
保護水平Up 8/20μs In | 芯線-芯線 | ≤30V |
芯線-接地線 | ≤90V | |
響應時間 | ≤1ns | |
適應傳輸速率 | 100Mbps | |
插入損耗 | ≤0.5dB | |
接頭形式 | RJ45 | |
保護路數(對) | 1 | |
保護管腳 | 1,2,3,4,5,6,7,8 | |
外形尺寸(不包含接地線)(mm) | 82*25*25 | |
防護等級 | IP20 | |
安裝模式 | 串聯安裝 | |
工作環境 | 環境溫度：－40℃～＋85℃； | |
實行標準 | GB 18802.1-2002,GB 188022.2-2004 | |
貨號 | 900 | |
【安裝及使用】
l 防雷器串聯在被保護設備與信號通道之間
l 安裝時,首先須將產品連接至可靠地線,再連接高電位線路到產品.
l 電涌保護器與被保護設備安裝距離不得大于1米
l 接地地阻要求應符合國家有關標準
l 要正確接對IN與OUT 的接法防雷器的輸入端(IN)與信號通道相連，
輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
l 接地線要求不得小于102mm本產品
使用、維護：
l 無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
l 當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的
l 狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
所有的產品都經過嚴格的檢測，請各位朋友放心使用
