| 標稱放電電流 | 5kA |
|---|---|
| 溫度范圍 | －40℃～＋85℃ |
| 響應時間 | 1ns |
| 最大操作電壓 | 75V |
| 最大放電電流 | 10kA |
| 品牌 | Airdun |

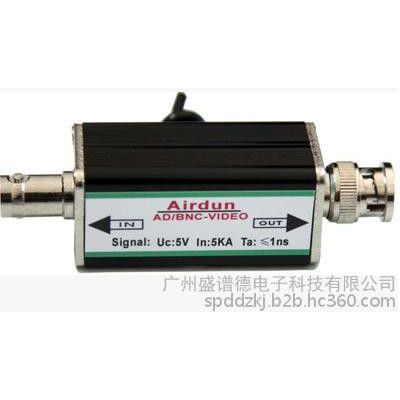

| 型號 | AD/BNC-VIDEO |
| 加工定制 | 是 |
【簡介】
適用于保護對電磁干擾敏感的視頻設備，同時適用于其它采用BNC接頭通過同軸線纜傳輸
的信號帶寬不大 于10MHz的任何信號收發設備,用于視頻信號設備點對點的協擊保護，可
保護各種視頻傳輸設備免受來自信號傳輸線的感應雷電浪涌電壓、操作過電壓和靜電放電
等所造成的損壞。對相同工作電壓下的RF傳輸同樣適用。集成式多口視頻防雷箱主要應用
于綜合控制柜內硬盤錄像機、視頻切割器等控制設備的集中防護。
【性能特點】
l 通流容量大，限制電壓低。
l 插損小，響應速度快。
l 多級保護，殘壓低。
l 信號傳輸性能優越，插入損耗低。
l 結構簡單，易安裝維護。
l 核心元件采用國際知名品牌，性能優異。
【工作原理】
當感應雷侵入視頻傳輸線路時，避雷器的防雷組件以納秒級（≤1ns）的響應速度呈現低
電阻狀態，迅速將雷電流泄放至大地，并把由雷電流引起的過電壓限制在被保護設備允許
承受的耐壓范圍內，以確保設備安全運行，使保護設備免于受損
主要技術參數：
型號 | AD/BNC-VIDEO | |
品牌 | Airdun【艾爾盾】 | |
標稱工作電壓Uc | 5V | |
標稱放電電流In | 5kA | |
最大放電電流Imax | 10kA | |
保護水平Up 8/20μs In | 芯線-芯線 | ≤15V |
芯線-接地線 | ≤75V | |
響應時間 | ≤1ns | |
適應傳輸速率 | 20Mbps | |
插入損耗 | ≤0.2dB | |
接頭形式 | BNC | |
保護路數(對) | 8 | |
保護管腳 | 1,2 | |
外形尺寸(不包含接線)(mm) | ||
防護等級 | IP20 | |
安裝模式 | 串聯/標準19英寸安裝 | |
工作環境 | 環境溫度：－40℃～＋85℃； | |
實行標準 | GB 18802.1-2002,GB 188022.2-2004 | |
貨號 | 900 | |
【安裝及使用】
l 防雷器串聯在被保護設備與信號通道之間
l 安裝時,首先須將產品連接至可靠地線,再連接高電位線路到產品.
l 電涌保護器與被保護設備安裝距離不得大于1米
l 接地地阻要求應符合國家有關標準
l 要正確接對IN與OUT 的接法防雷器的輸入端(IN)與信號通道相連，
輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
l 接地線要求不得小于102mm本產品
【使用、維護】
l 無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
l 當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的
l 狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
產品的相關證書和檢測報告:
