| 標稱放電電流 | 5kA |
|---|---|
| 溫度范圍 | －40℃～＋85℃ |
| 響應時間 | ≤1ns |
| 最大操作電壓 | 5V |
| 最大放電電流 | 10kA |
| 品牌 | 艾爾盾 |
| 型號 | AD/TW-2 |
| 加工定制 | 是 |
本公司供應防雷器艾爾盾AD/TW-2艾爾盾 是 AD/TW-2 10kA 5V 5kA，質量保證，歡迎咨詢洽談。
【24V網絡二合一防雷器】 【24V網絡二合一防雷器廠家】 【24V網絡二合一防雷器價格】

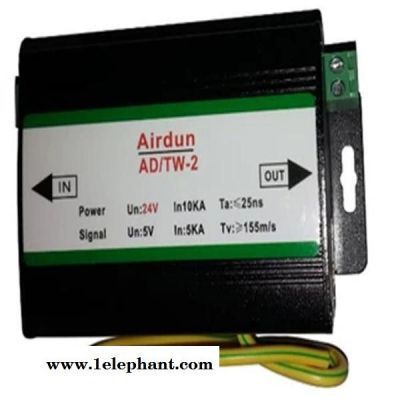

【品名】24V網絡二合一防雷器
【品牌】Airdun（艾爾盾）
【型號】AD/TW-2
【貨號】96011024
【應用范圍】
【性能特點】◆ 網絡二合一防雷器適用高速球、中速球、固定攝像機的防雷保護?！?網絡二合一防雷器對監控攝像機的電源、網絡線進行一體化防浪涌設計,平衡各線路電位差?！?網絡二合一防雷器能有效防止因電源、網絡線等電位差瞬時增大而造成的設備損壞?！?網絡二合一防雷器通流量大，殘壓低，響應速度快，使用壽命長?！?網絡二合一防雷器集體化，體積小，接線簡易，安裝方便。
【技術參數】
一、二合一防雷器網絡線路信號避雷器技術參數
二合一防雷器低的箝位電壓，快速響應特性，對各種類型過壓脈沖有良好抑制作用，保障戶內戶外敏感攝像機設備的全天候正常工作。
| 應用說明 | 在信息終端網絡線路上的雷電及電涌的防護 | |
| 品牌 | Airdun【艾爾盾】 | |
| 標稱工作電壓Uc | 5V | |
| 標稱放電電流In | 5kA | |
| 最大放電電流Imax | 10kA | |
| 保護水平Up 8/20μs In | 芯線-芯線 | ≤30V |
| 芯線-接地線 | ≤90V | |
| 響應時間 | ≤1ns | |
| 適應傳輸速率 | 100Mbps | |
| 插入損耗 | ≤0.5dB | |
| 接頭形式 | RJ45 | |
| 保護路數(對) | 8 | |
| 保護管腳 | 1,2,3,4,5,6,7,8 | |
| 外形尺寸(不包含接地線)(mm) | 105*55*38 | |
| 安裝模式 | 串聯 | |
| 工作環境 | 環境溫度：－40℃～＋85℃； 相對濕度：≤95%（25℃）； 海拔≤3km | |
| 實行標準 | GB18802.1-2002,GB188022.2-2004 | |
二、二合一防雷器電源線路單相避雷器技術參數
二合一防雷器用于保護單相電源線路上，端口為接線端子。
| 安裝位置 | 安裝于安裝于室外攝像槍電源處 | ||
| 標稱電壓 | 24V～ | ||
| 測試依據 | EDIN VDE 0675-6：1989-11和-6/AI：1996-03 | ||
| 額定電壓（最大持續操作電壓） | Uc | 36V~ /～ | |
| 標稱放電電流 | ISN | 10KA | |
| 最大放電電流 | Imax | 20KA | |
| 電壓保護級別 | 線/零 | UP | ≤1.25KV |
| 線（零）/地 | ≤1.5KV | ||
| 響應時間 | tA | ≤20ns | |
| 最大保險絲強度 | 16AgL/gG | ||
| 短路電流強度 | 50KA/50Hz | ||
| 工作溫區 | 0C | -400C- +800C | |
| 安裝導體截面 | 最小0.5mm2的單股線 最大6mm2的多股線 | ||
| 絕緣電阻 | Risol | ≥103M | |
| 保護等級 | IP20 | ||
1、二合一防雷器本產品串聯安裝在攝像機電源線、信號控制線、網絡線上，輸出端與視頻攝像機連接，安裝時最好與攝像機距離不超過50cm。2、二合一防雷器電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L+”為火線或正極，“N－”為零線或負極。3、二合一防雷器網絡信號連接：輸入端與信號通道相連，輸出端與網絡攝像機相連，不得接反。接口一定要鎖緊。4、二合一防雷器適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。5、二合一防雷器所有接線必須牢固及可靠電氣聯接。接地線：BVR≥10mm2。6、二合一防雷器防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。
7、二合一防雷器非專業人員請勿拆卸。 注：本公司保留技術更改權。如果用戶有特殊需求，可與供貨商聯系。
