| 品牌 | 艾爾盾 |
|---|---|
| 加工定制 | 否 |
| 標稱放電電流 | 5kA |
| 最大放電電流 | 10kA |
| 溫度范圍 | －40℃～＋85℃ |
| 響應時間 | ≤1ns |
| 型號 | AD/BNC-VIDEO |

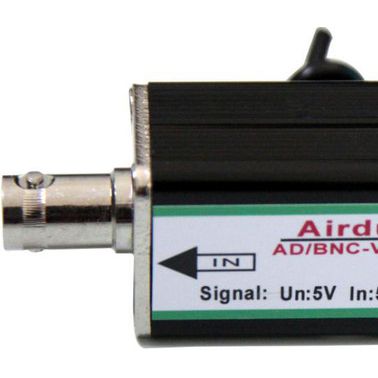

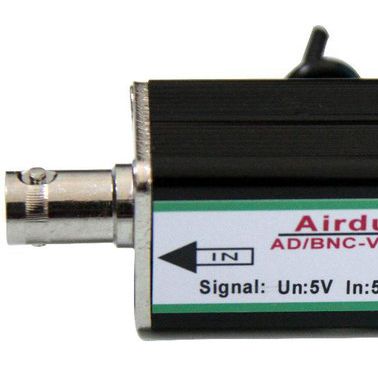

【品名】視頻信號防雷器
【品牌】Airdun（艾爾盾）
【型號】AD/BNC-VIDEO
【簡介】
適用于保護對電磁干擾敏感的視頻設備，同時適用于其它采用BNC接頭通過同軸線纜傳輸?shù)男盘枎挷淮笥?0MHz的任何信號收發設備,用于視頻信號設備點對點的協擊保護，可保護各種視頻傳輸設備免受來自信號傳輸線的感應雷電浪涌電壓、操作過電壓和靜電放電等所造成的損壞。對相同工作電壓下的RF傳輸同樣適用。集成式多口視頻防雷箱主要應用于綜合控制柜內硬盤錄像機、視頻切割器等控制設備的集中防護。
主要技術參數：
型號 AD/BNC-VIDEO
品牌 Airdun【艾爾盾】
標稱工作電壓Uc 5V
標稱放電電流In 5kA
**大放電電流Imax 10kA
保護水平Up
8/20μs In 芯線-芯線 ≤15V
芯線-接地線 ≤75V
響應時間 ≤1ns
適應傳輸速率 20Mbps
插入損耗 ≤0.2dB
接頭形式 BNC
保護路數(路) 1
保護管腳 1,2
外形尺寸(不包含接線)(mm) 標準19英寸
防護等級 IP20
安裝模式 串聯/標準19英寸安裝
工作環境 環境溫度：－40℃～＋85℃；
相對濕度：≤95%（25℃）；
海拔≤3km
實行標準 GB 18802.1-2002,GB 188022.2-2004
貨號 900
