| 標稱放電電流 | 60kA |
|---|---|
| 溫度范圍 | -40℃～+80℃ |
| 響應時間 | 25ns |
| 最大操作電壓 | 780V |
| 最大放電電流 | 100kA |
| 品牌 | Airdun（艾爾盾） |
| 型號 | AD/T690/4P-B100 |
| 加工定制 | 是 |

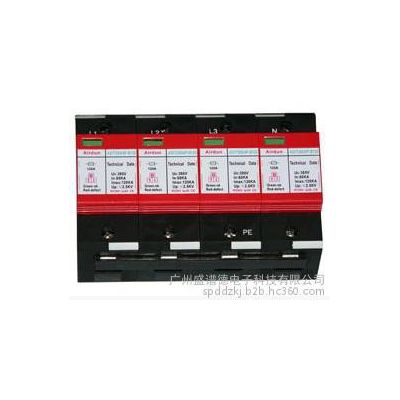

【品名】100KA三相電源防雷器
【品牌】Airdun（艾爾盾）
【型號】AD/T690/4P-B100
【貨號】800 704
應用范圍： 100KA三相電源防雷器適用于各類通信機房、計算機機房、有線電視臺機房、辦公調動中心、別 墅、住宅小區、企事業單位等的低壓配電系統單相電源線從 LPZOB 區進入LPZ1區 之電源線作 B級（二級）防雷保護。 功能特點： ■100KA三相電源防雷器符合**GB18802.1-2002/IEC61643-1：1998標準和YD/T1235.2-2002
產品設計及測試標準。 ■100KA三相電源防雷器可選擇不同的組合方式和選擇多片并聯增大通流容量方式，配搭容易，
TN/TT/IT系統通用。 ■100KA三相電源防雷器核心器件為大容量MOV、GDT，單模塊**大可達60KA（8/20uS),質量穩定。 ■100KA三相電源防雷器產品具有大通流量，可采用凱文連接，輸出殘壓低，對電壓響應速度快。 ■100KA三相電源防雷器內置產品失效脫扣裝置，保護失效時能自動脫離電網，可防止發生電力線 路短路現象。
■100KA三相電源防雷器狀態指示功能：綠色正常，紅色故障，出現失效故障時，可通過遙信裝置
實現報警功能
■100KA三相電源防雷器可插拔更換模快，維護或測試時無需斷電極為方便。
■100KA三相電源防雷器本系列產品具有性能穩定、通流容量大、輸出殘壓低、快速響應時間等特點。
技術參數：
| 型號 | AD/T690/4P-B100 |
| 貨號 | 800 704 |
| 用途 | 對交流690 50／60Hz的低壓工頻電源系統中的雷電感應或操作過電壓進行防護 |
| 額定工作電壓Un | 690 50／60Hz |
| **大持續工作電壓Uc | 780V 50／60Hz |
| 保護水平Up | <2.0kV |
| 標稱放電電流In(8/20) | 60kA |
| **大放電電流Imax(8/20) | 100kA |
| 閃電脈沖電流limp(10/350) | 80kA |
| 反應時間t | <25ns |
| 漏電流1mA(75％U) | ≤8 μA |
| **大后備保險絲強度 | 125A gL |
| 遙信端子額定電流 | 1A |
| 遙信端子接線截面積 | **大1 mm2 單股線 |
| 外殼材料與顏色 | 阻燃增強尼龍(紅色) |
| 外殼防護等級 | IP20 |
| 工作溫度范圍 | -40℃～+80℃ |
| 連接方式 | 并聯 |
| 外形尺寸(d×w×h)／P | 90×144×66 |
| 執行標準 | GBl8802.1、lEC61643-1 |
| 組合方式 | 4P |
| 安裝支架 | 35mm寬電氣安裝導軌 |
安裝方法及安裝注意事項
（1） 100KA三相電源防雷器電源連接導線用不小于10mm2的多股銅線，接地線用不小于25mm2的
多股銅線。連接線應盡量的短、直、粗。地網接地電阻：R≤10Ω
（2） 100KA三相電源防雷器前端應串聯合適的熔斷器或空開。
（3） 100KA三相電源防雷器安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
（4） 100KA三相電源防雷器安裝完畢后將模塊插入到位，檢查工作是否正常。
（5） 100KA三相電源防雷器當模塊故障顯示窗口指示紅色時，遙信端子輸出告警信號，表示防雷
器發生故障，應及時更換。防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態
指示是否正常
