| 標稱放電電流 | 5kA |
|---|---|
| 溫度范圍 | -40℃…+85℃ |
| 響應時間 | 25ns |
| 最大操作電壓 | 250V |
| 最大放電電流 | 10kA |
| 品牌 | 艾爾盾 |
| 型號 | AD/IB2160 |
| 加工定制 | 是 |
【機柜防雷插座】【機柜式防雷插座】【機柜式電源插座】【電源防雷插座】【防雷插座】

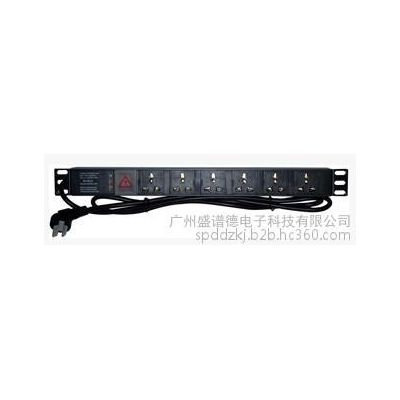

【品名】機柜式防雷插座
【品牌】Airdun（艾爾盾）
【型號】AD/IB2160
【貨號】800 710
| |||||||||
機柜式電源防雷插座是針對19“標準機柜上安裝而設計的。主要保護機柜內通信、電子等重要設備，避免因過電壓和雷電感應而造成設備損壞。主要用于智能化系統等終端設備的末級保護。
| |||||
- 設有國際通用標準插孔，模塊化結構，運維簡便
- 外殼采用優質進口阻燃鋁合金材料，產品符合國際標準和國家標準
- 具有使用范圍廣、機械強度高、使用安全可靠和過載自動保護等功能
- 防雷組件采用共模、差模的全保護模式，選用新技術、新工藝精心研制
- 通流能力強，響應時間快，殘壓低
- 溫控斷路技術和過流保護技術
- 工作狀態指示
| |||||
型號 | Type | Airdun防雷插座AD/IB-2160 |
貨號 | NO. | 800 710 |
應用說明 | 安裝于機柜內 | |
保護插位數 | Wm | 6位 |
保護模式 | Gm | 共模（L、N/PE）差模（L/N）帶慮波功能 |
標稱工作電壓 | UN | 230V |
最大持續工作電壓 | Uc | 250V |
標稱電流 | IN | 10A |
標稱放電電流（8/20） | In | 5kA |
最大放電電流 | Imax | 10kA |
電壓保護級別（In時） | Up | ≤1.5kV |
響應時間 | ta | ≤25ns |
額定功率 | P | 2500W |
溫度范圍 | T | -40℃…+85℃ |
外殼材料 | ZR | 阻燃ABS |
阻燃特性 | Tx | UL94 V-0 |
外形尺寸 | WZ | 標準19“ |
保護斷開指示 | XS | 指示燈熄滅 |
| |||||
該產品接通電源，用電設備插入插孔即可。
| |||||
Ø 電源開關按鈕指示燈按下時，指示燈亮，則表示電源正常接通，保護器可正常使用；反之,不可使用。
Ø 所保護設備的負載電流應小于10A，不可超負載使用。如果超載使用，該產品會自動斷開電源。
| |||||
艾爾盾獨有的防誤插孔形，防止插頭的錯位“誤插” |
|
|
| ||
| |||||||||
可承載大功率用電要求，采用整體電極－端子無焊點、 銅帶聯接，帶防脫落自鎖設計，可長時間可靠供電。配合直透式電極盒，更加確保可靠供電。 |
直透式電極剖面圖 |
內部連接圖 |
PDU內部結構 | ||||||
|
|
|
| |||||||
采用特殊的耐高溫、高阻燃（達UL94V-0級）、高強度、復合PC和PBT工程塑料，具有很高的耐磨性、耐沖擊性、防潮性和高的絕緣性能，能有效防止使用中出現的觸電危險。 |
| ||||||
|
