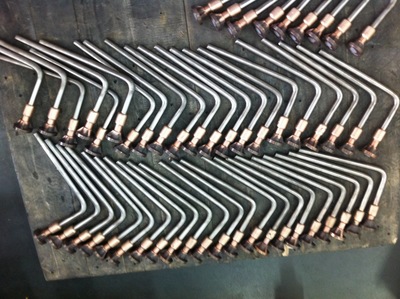

軌道交通埋入式接地端子技術要求：



1、銅端子與鍍鋅圓鋼之間采用放熱焊接，銅端子為熱鍛壓工藝制造，按照IEC 62305-3的規定采用紫銅鑄造時要求材料純度應達到98％以上銅。焊接點直流電阻小于30μΩ，單個埋入式端子整體電阻不大于200μΩ，通過端子與下部材料焊接結合處面積不小于800mm2，載流量不小于600A。





2、銅端頭頂部開M16或M12的螺栓孔，M12或M16防盜螺栓孔螺紋符合GB3934要求的通用螺紋，同時M12或M16螺紋孔要加孔塞和加高度不大于1mm的塑料保護蓋，以防止施工時水泥漿灌進螺栓孔。孔深25mm，鍍鋅圓鋼直徑不小于φ16，長度不小于120mm，圓鋼具體長度根據實際情況確定。

3、銅端子有防扭動措施，如設置側翼，防止螺栓擰入時，造成埋入式端子發生同步旋轉而破壞混凝土或使下部焊接松動。



4、每件埋入式排流接地端子包含M16或M12不銹鋼防盜螺栓一枚、M16或M12不銹鋼平墊、彈墊各一個。出廠時，銅端子表面應安裝好寧龍或塑料保護蓋，防止土建施工時其它雜質覆蓋銅端子表面進入螺栓孔洞而影響其導電及連接。保護蓋與銅端子、鍍鋅圓鋼應為整體供貨。
